АРОК с КМУ РК-8500А УСТ Камаз 5350-66(D5)

Агрегат ремонта и обслуживания станков-качалок на шасси Камаз 5350-3014-42 предназначен для ремонта и профилактического обслуживания оборудования нефтяных скважин, станков-качалок, а также наземного оборудования нефтепромыслов.

АРОК оборудован краном-манипулятором Palfinger PK-8500A обеспечивающим проведение грузоподъемных работ с весом до 3,3 тонн.

Удобство, комфорт и практичность

Кузов автофургона представляет собой цельнометаллическую каркасную конструкцию. Внутренняя обшивка фургона выполнена автомобильным пластиком. В качестве теплоизолирующего материала используется пенополистирол XPS толщиной 60 мм.

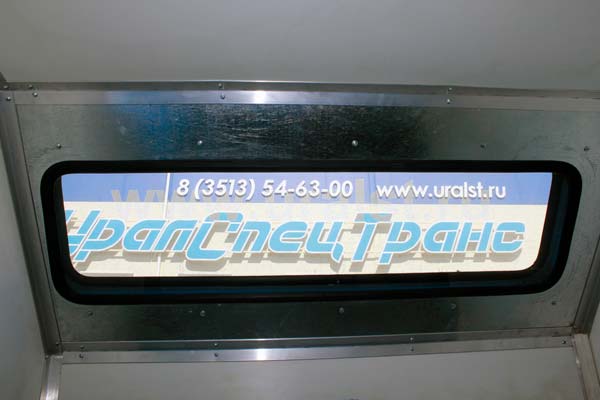

В левой панели фургона встроено окно, обеспечивающие естественное освещение, вентиляцию и необходимый обзор. Окно изготовлено с применением двойного герметичного стеклопакета из травмобезопасного стекла с уплотнителем толщиной 60 мм. Окно оборудовано форточкой. В отсеке мастерской расположены два окна на скосах фургона для большей освещенности отсека. Окна на скосах окантованы двойным контуром высококачественного уплотнителя.

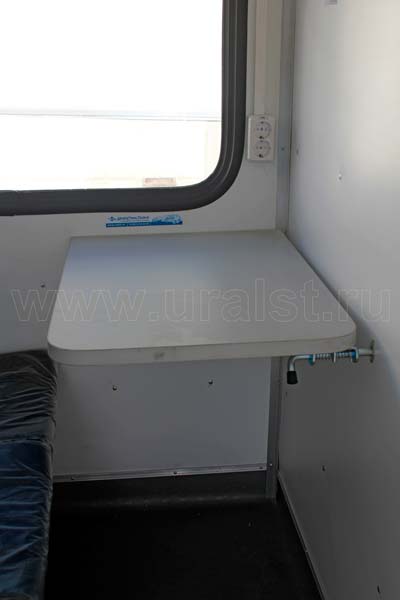

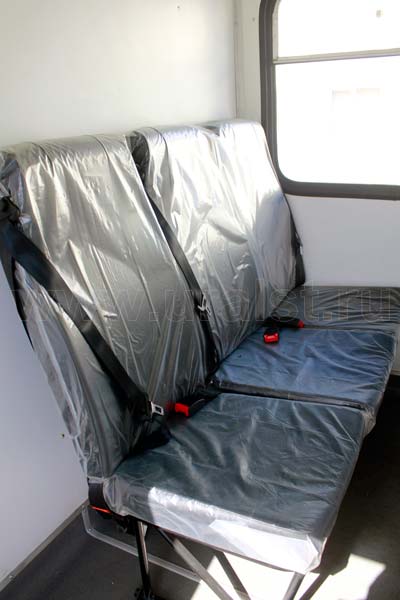

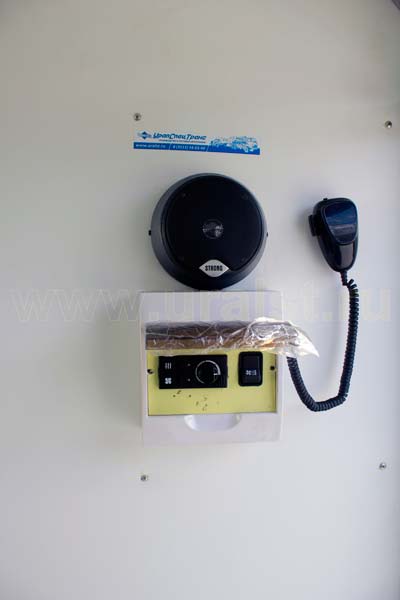

Кузов-фургон АРОК разделен на 3 отсека: грузовой, ремонтная мастерская и отсек для перевозки пассажиров. Пассажирский отсек рассчитан на перевозку 3 человек. Отсек оборудован пассажирскими сиденьями, столом и вешалкой для одежды. Автомобиль укомплектован переговорным устройством «кабина-салон».



Кузов-фургон АРОК оснащен аварийным люком обеспечивающим большую проветриваемость салона, в случае необходимости используется как аварийно-эвакуационный люк.

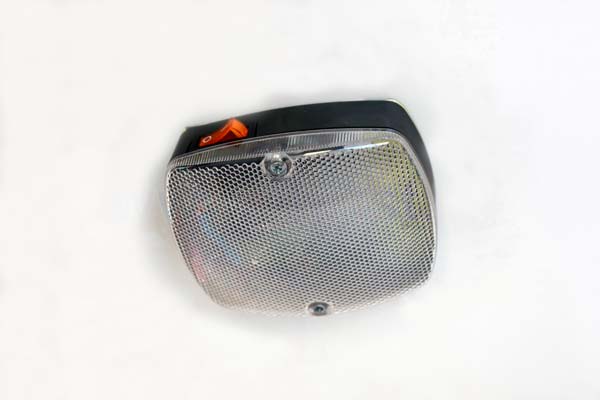

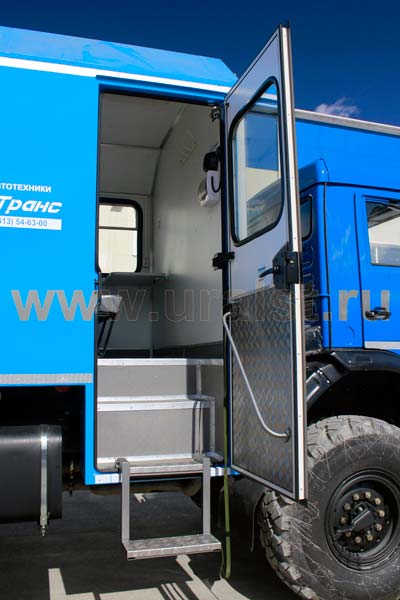

Обниженный вход в совокупности с откидной двухступенчатой лестницей обеспечивают максимальное сочетание удобства посадки пассажиров и компактность в транспортном положении. Ступеньки лестницы выполнены их листа рифленой нержавеющей стали. Лестница оборудована поручнем. Для освещения ступенек лестницы в темное время суток входная группа оснащается плафоном подсветки.

Применение высококачественных материалов и комплектующих при изготовлении, отделке и комплектации салона фургона позволяют обеспечить высокий уровень организации выполняемых ремонтных работ. Просчитаная конструкция, высокое качество и износостойкость материалов, применяемых в отделке кузова-фургона обеспечивают надежность и долгий срок эксплуатации фургона.

Отопительная система Фургона

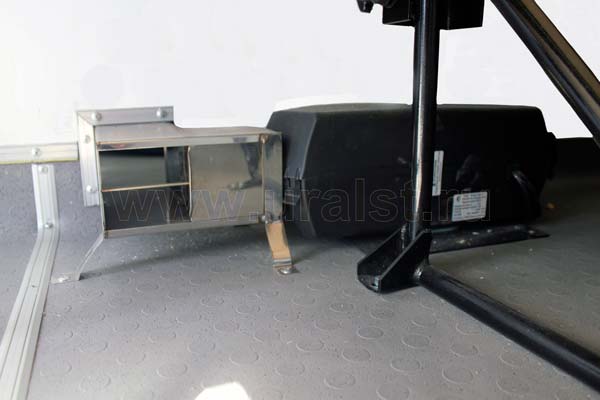

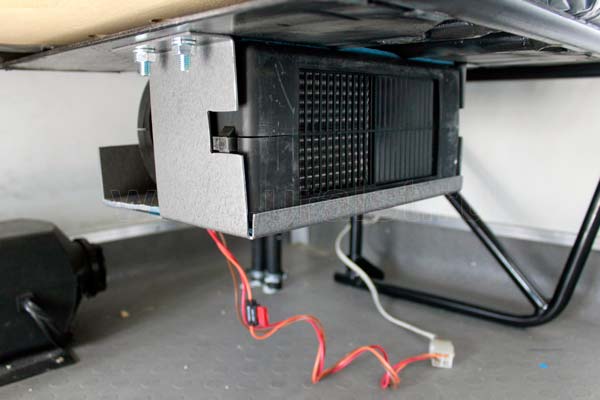

АРОК оборудован двумя независимыми друг от друга контурами отопления салона. Основной контур отопления расположен в пассажирском отсеке и работает от системы охлаждения ДВС. Дополнительный контур отопления мощностью 4 кВт является независимым и имеет отвод в отсек мастерскую, что позволяет сэкономить пространство в отсеке мастерской и отопливать не только отсек для перевозки пассажиров, но и отсек-мастерскую.

Оборудование АРОК

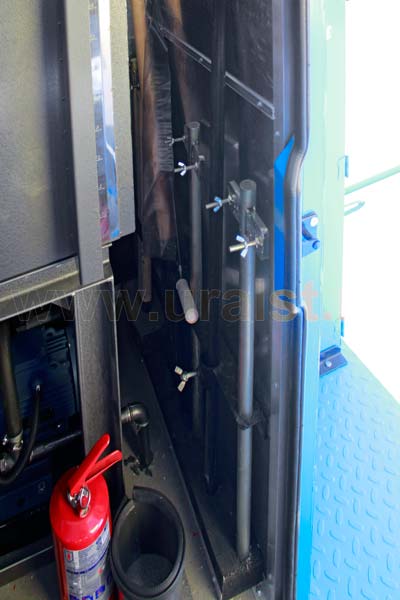

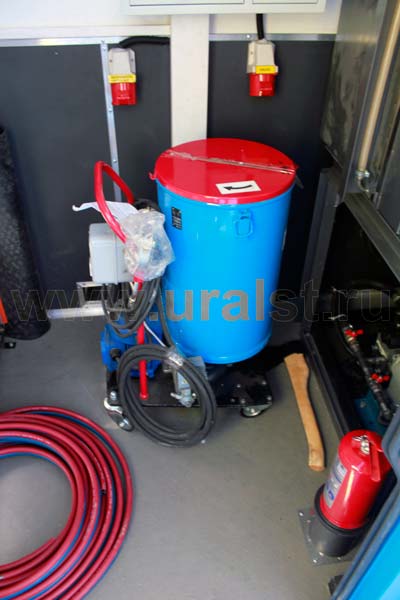

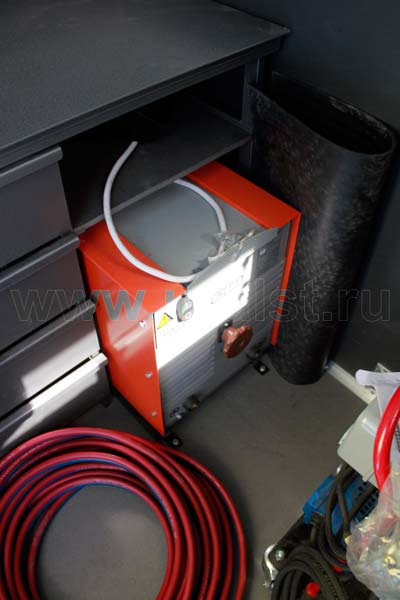

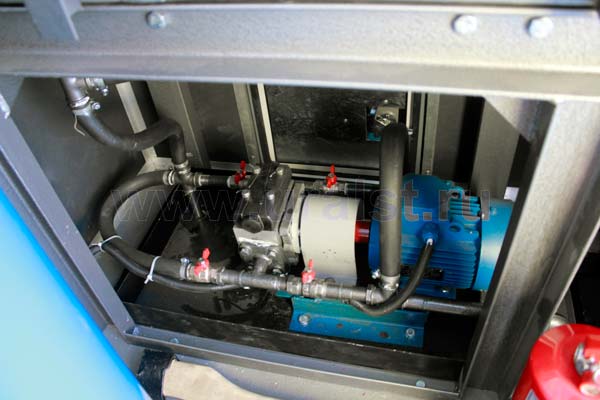

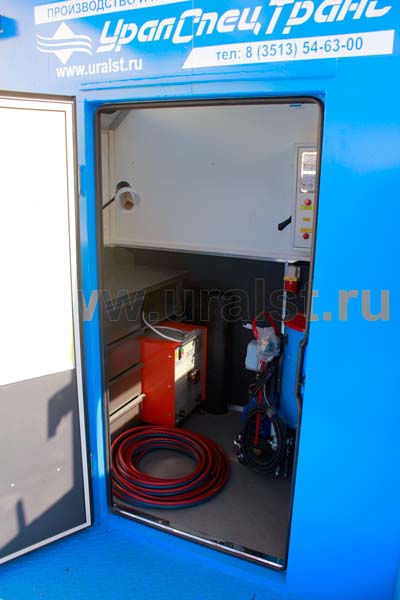

Вход в ремонтный отсек осуществляется по бортовой платформе. Агрегат ремонта и обслуживания станков-качалок оснащен всем необходимым оборудованием и инвентарем для проведения ремонтных и восстановительных работ: верстаком с выдвижными ящиками, сварочным выпрямителем 26 кВт, агрегатом насосным НМШ 2-40-1,6/16 мощностью 1,2 кВт, шанцевым инструментом, газорезательным оборудованием, емкостями для масла 100 литров и 200 литров.

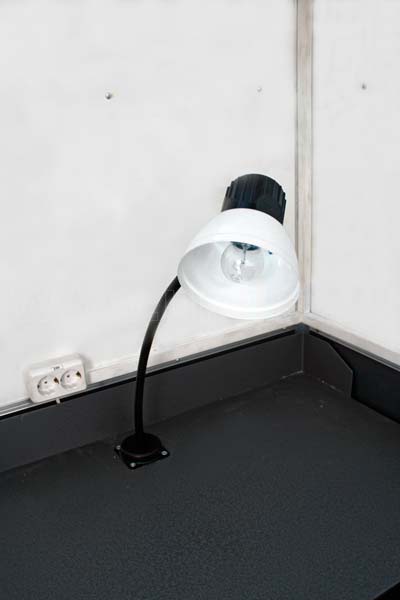

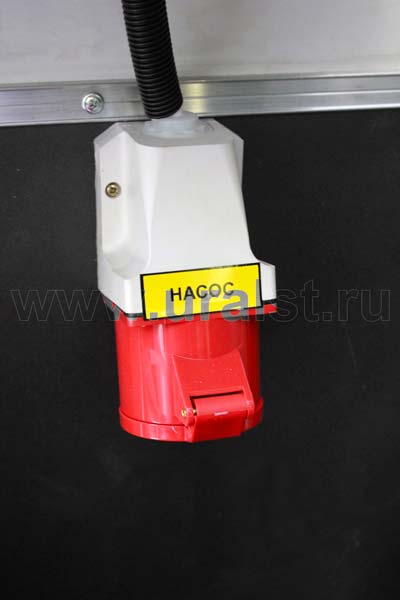

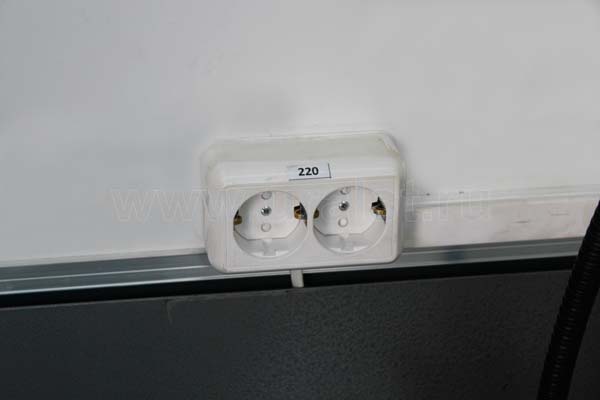

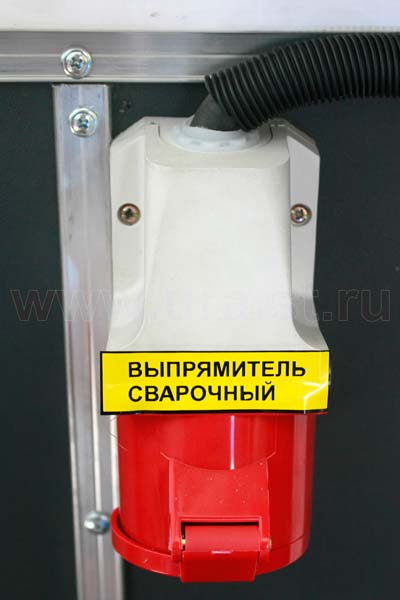

Фургон оборудован розетками для подключения потребителей 220 и 380V. Для работы в темное время суток все рабочие места фургона оборудованы плафонами освещения и настольным светильником.

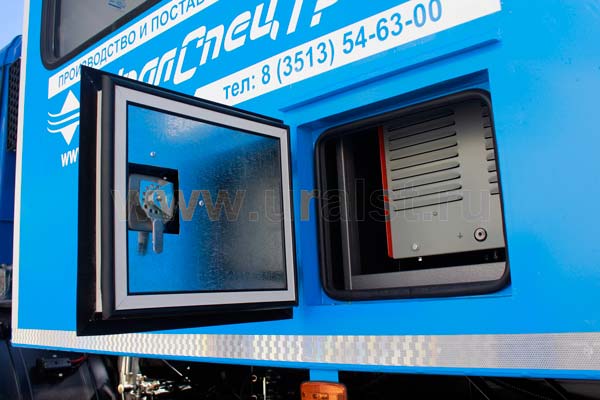

Для быстрого доступа и удобства эксплуатации насосного агрегата и сварочного выпрямителя в кузове-фургоне предусмотрены специальные люки.

Планировка и расположение оборудования произведены с учетом максимально полезного использования пространства масерской и удобства работы персонала. Все оборудование и инструмент надежно закреплены на штатных местах.

Бортовая площадка и грузоподъемное оборудование

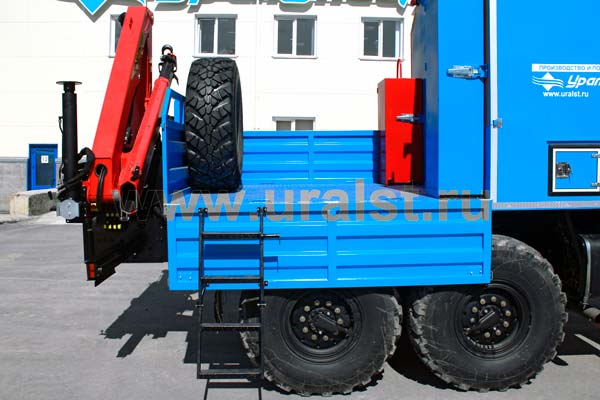

Грузовой отсек АРОК выполнен в виде бортовой площадки открытого типа и предназначен для транспортировки груза. Площадка оборудована двумя откидными бортами. На правом откидном борту закреплена раскладная лестница, обеспечивающая более легкий подъем на грузовую платформу.

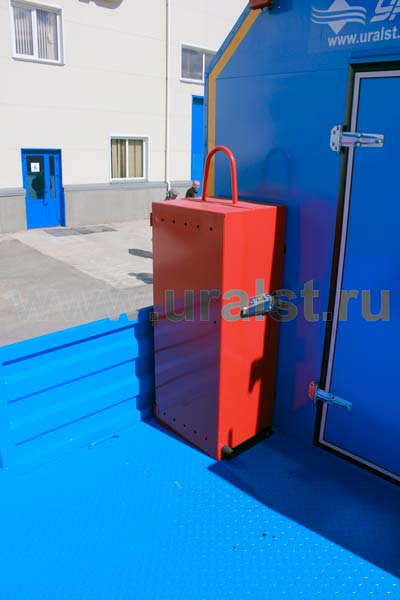

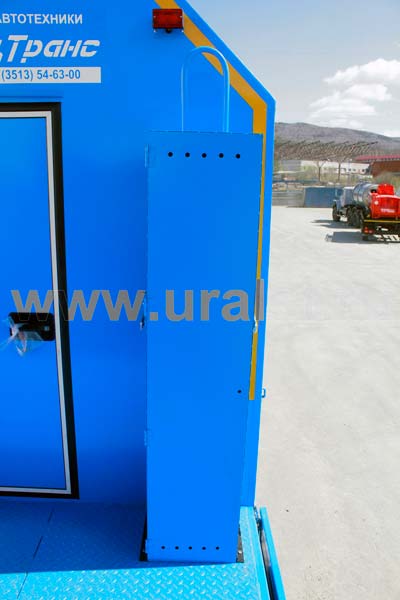

Для избежания перемещения груза во время транспортировки предусмотрены специальные петли для увязки груза. Также на площадке расположены контейнеры для транспортировки и временного хранения газосварочных баллонов. На грузовой платформе, рядом с задним бортом, расположен люк обеспечивающий доступ к размещенному под полом автофургона генератору.

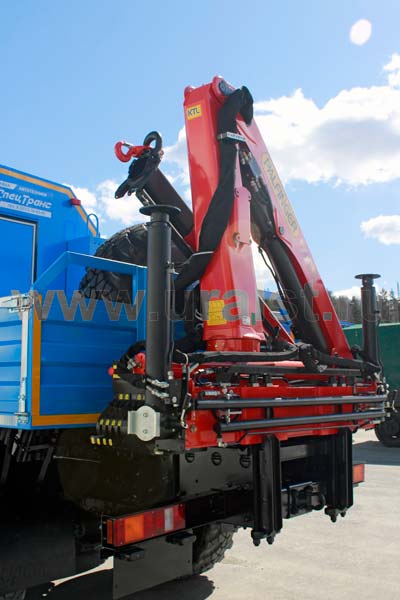

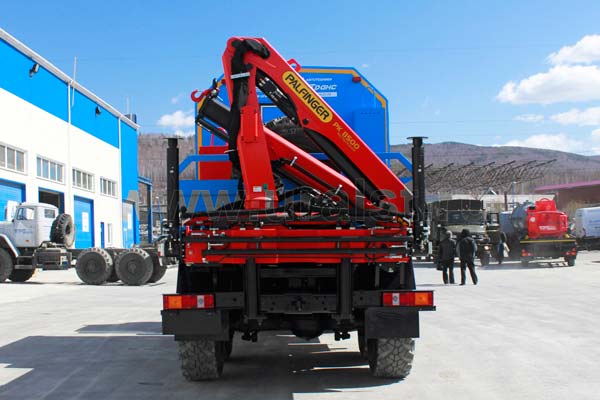

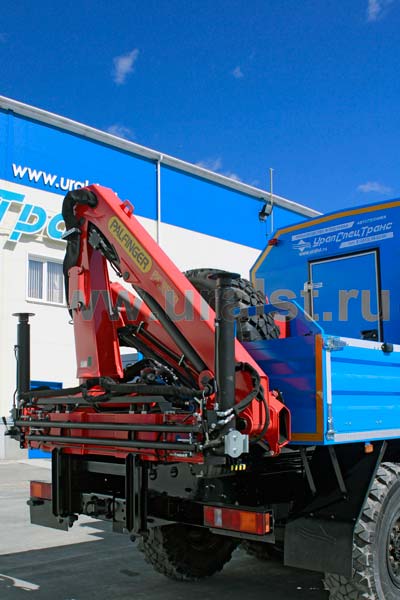

На заднем свесе агрегата ремонта и обслуживания станков-качалок Камаз установлен кран-манипулятор Palfinger PK-8500A, обеспечивающий проведение грузоподъемных работ с весом до 3,3 тонн.

Организация бортовой электросети

Питание оборудования АРОК Камаз осуществляется от генератора мощностью 22,4 кВт установленного на раме автомобиля под кузовом-фургоном, а также от внешнего источника питания, для подключения которого предусмотрен специальный разъем.

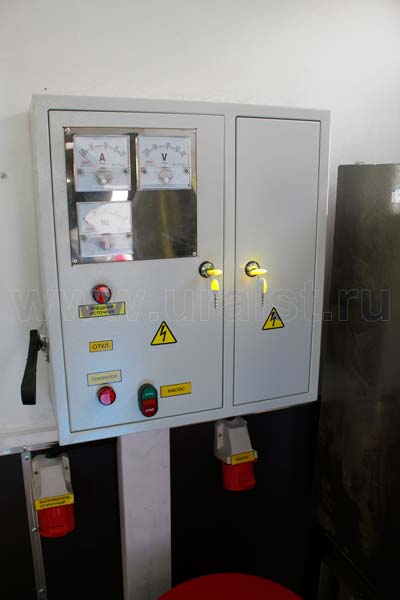

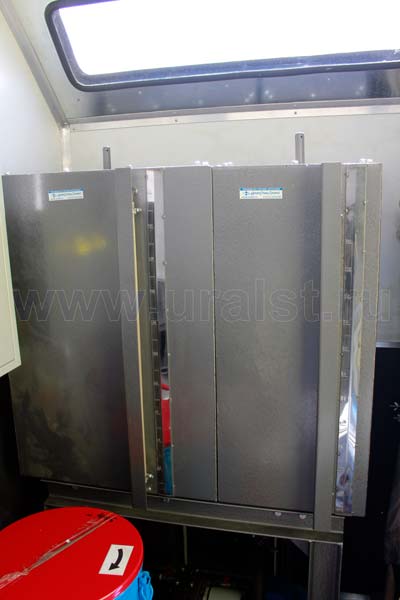

Защита потребителей и цепей 380В и 220В от перегрузок и короткого замыкания обеспечивается соответствующими автоматическими выключателями и модулем защитного отключения установленным в шкафу управления. Напряжение 24В постоянного тока подается из электрической схемы базового автомобиля.
