АРОК с КМУ ИМ-55 УСТ Камаз 43118-50

Агрегат ремонта и обслуживания станков-качалок (АРОК) предназначен для ремонта и профилактического обслуживания оборудования нефтяных скважин, а также наземного оборудования нефтепромыслов, технологических трубопроводов нефтесборных пунктов, элементов фонтанной арматуры и станков-качалок.

На заднем свесе автофургона смонтирована крано-манипуляторная установка ИМ-55 для проведения грузоподъемных работ весом до 2,05 тонн.

Удобство, комфорт и практичность

Кузов автофургона представляет собой цельнометаллическую каркасную конструкцию. Внутренняя обшивка фургона выполнена автомобильным пластиком. В качестве теплоизолирующего материала используется пенополистирол толщиной 30 мм.

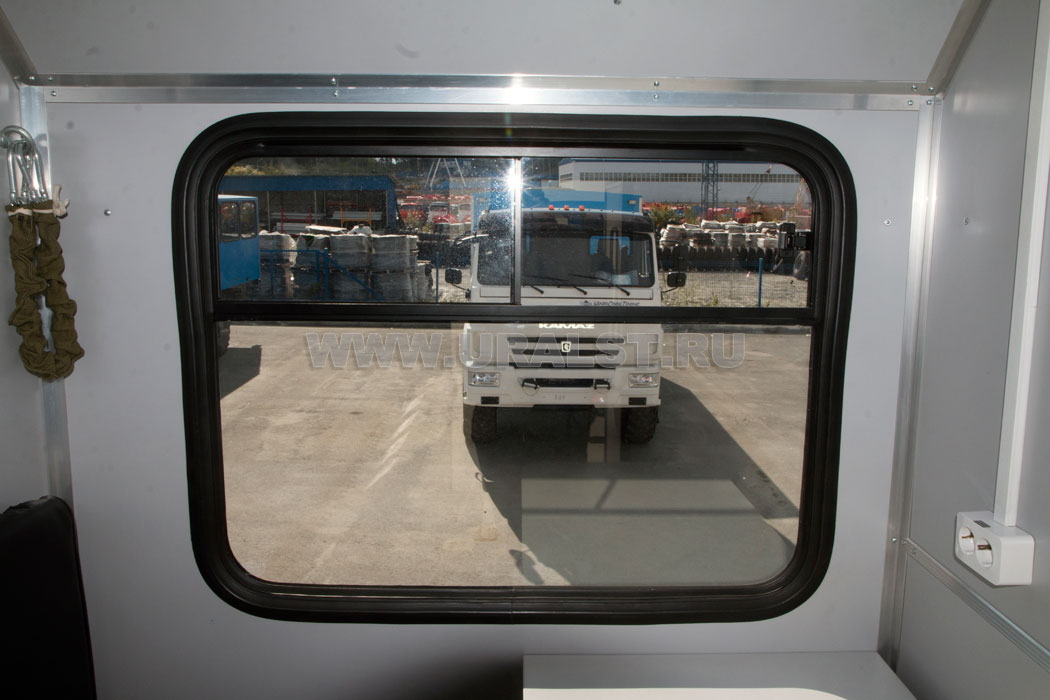

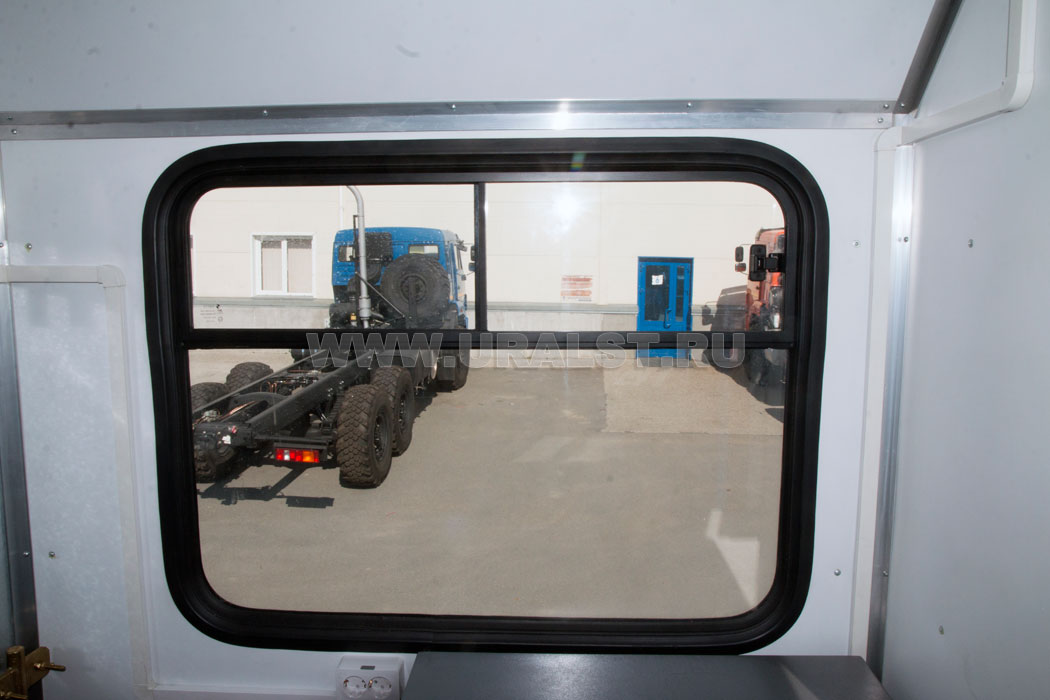

Фургон оборудован окнами с форточками с применением двойного герметичного стеклопакета, обеспечивающими естественное освещение, вентиляцию и необходимый обзор. Окна изготовлены из травмобезопасного стекла и окантованы уплотнителем.

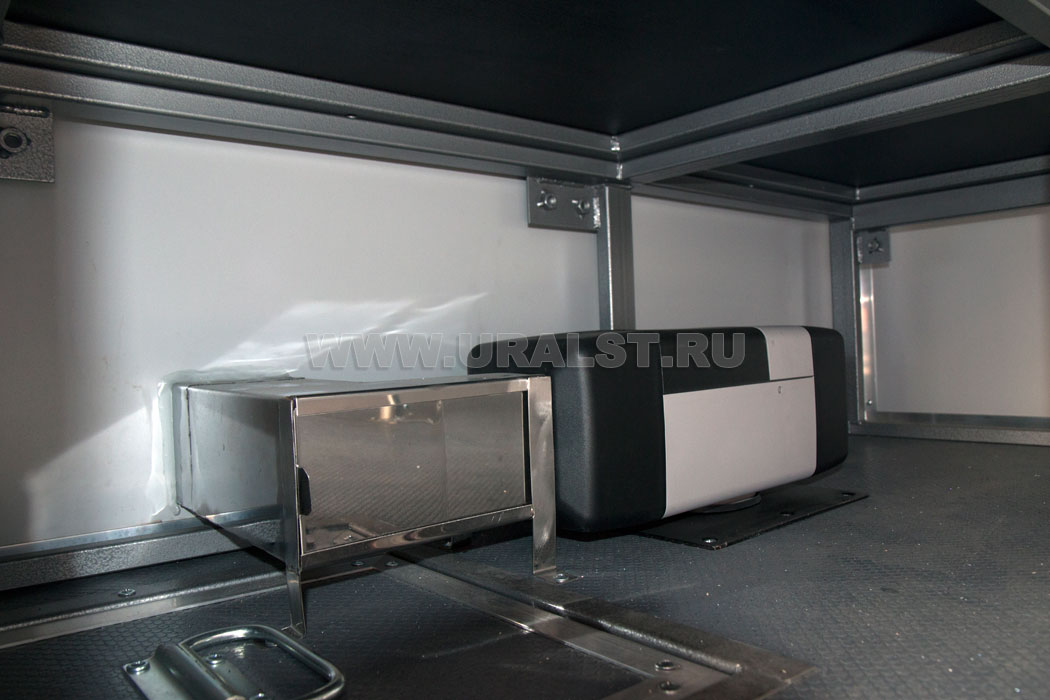

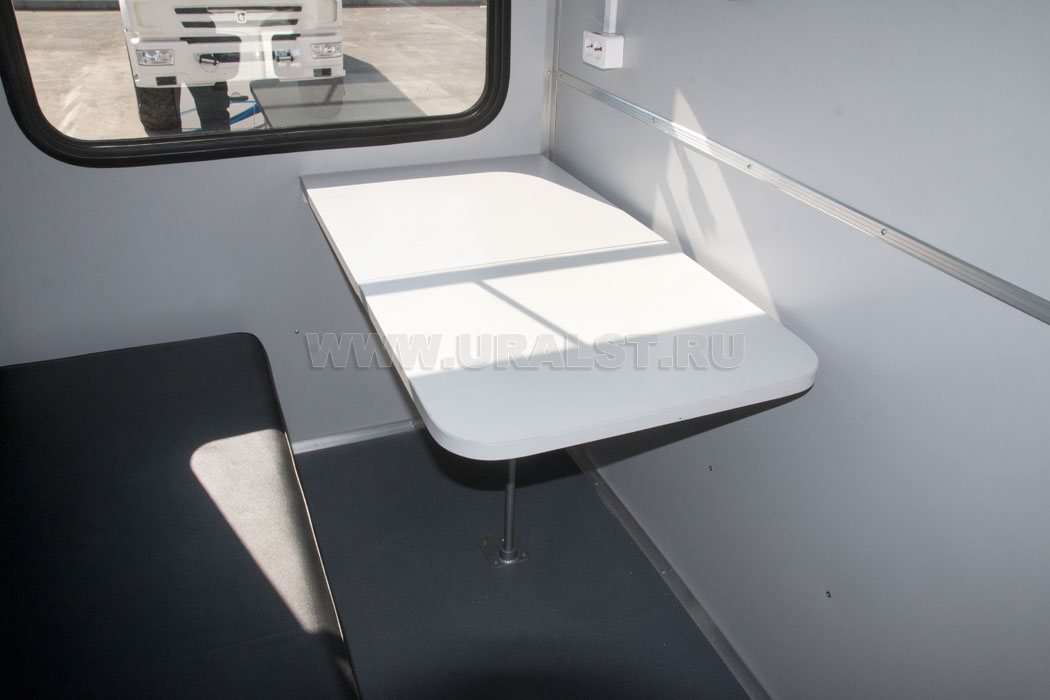

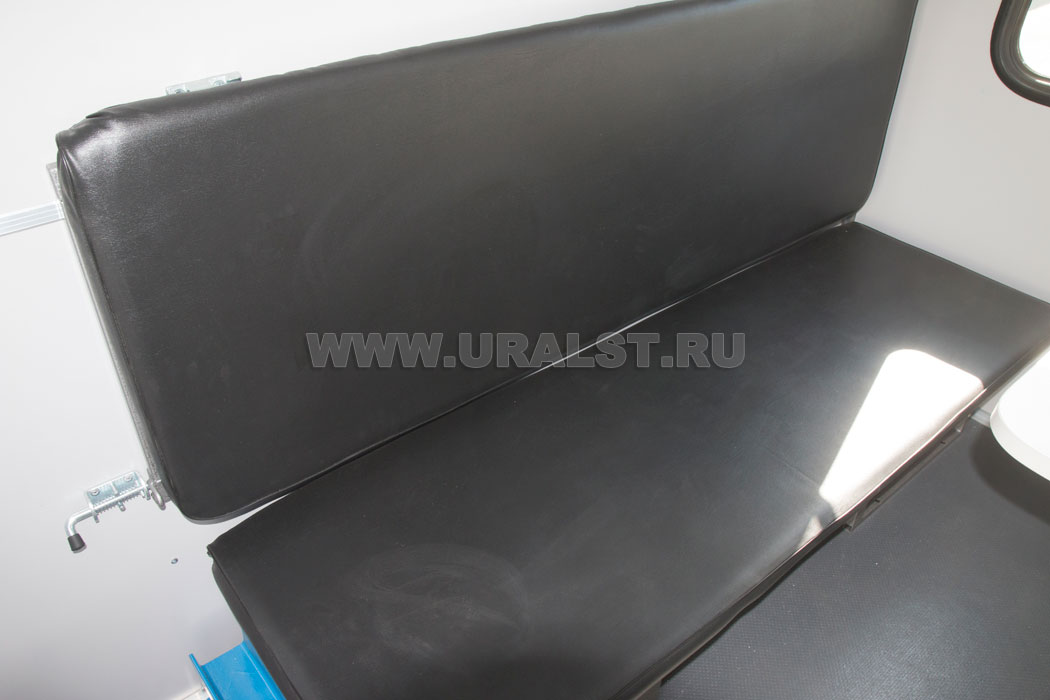

Кузов-фургон АРОК разделен на 3 отсека: грузовой, ремонтная мастерская и отсек для размещения бригады. Пассажирский отсек оборудован рундуком, откидной полкой, столом и переговорным устройством «кабина-салон». Отопление пассажирского отсека происходит от автономного воздушного отопителя с воздуховодом на 2 отсека: пассажирский и ремонтный отсеки.



Кузов-фургон АРОК оснащен аварийным люком обеспечивающим большую проветриваемость салона, в случае необходимости используется как аварийно-эвакуационный люк.

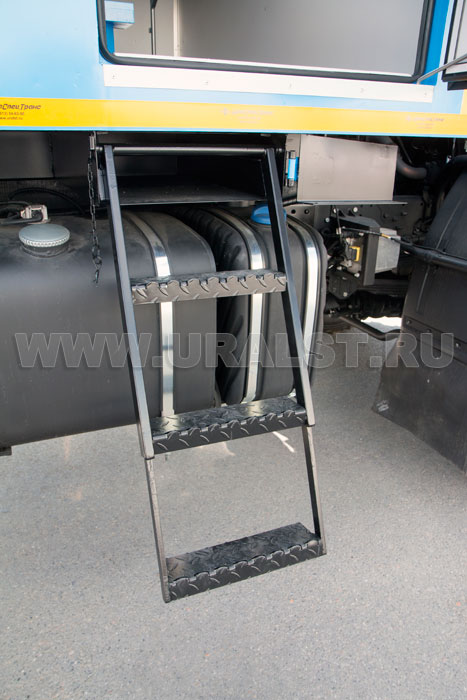

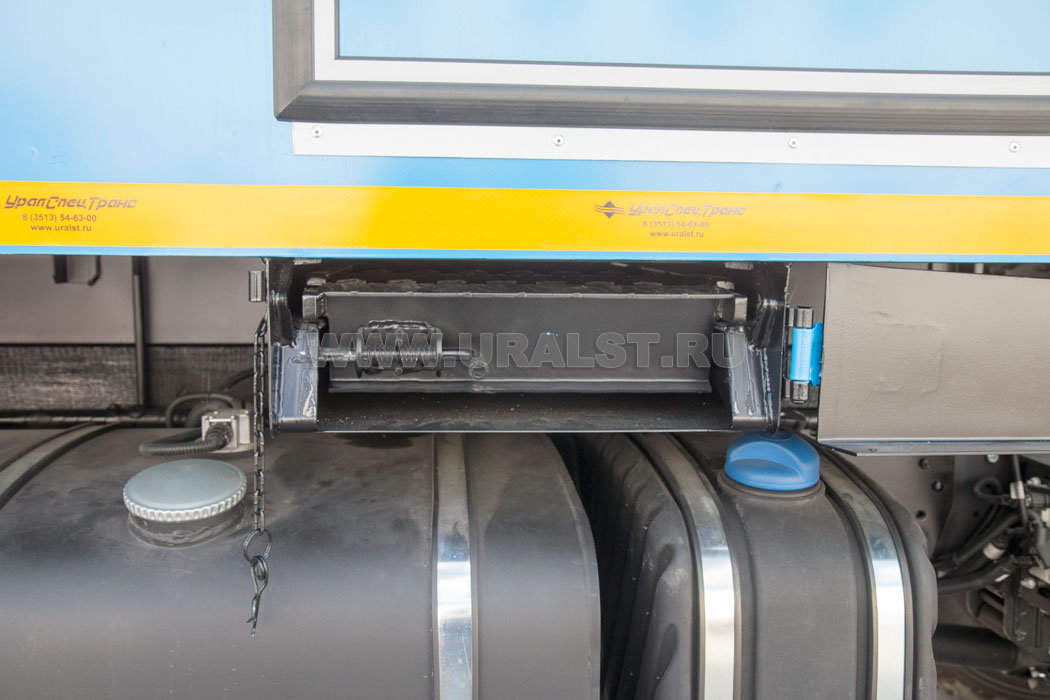

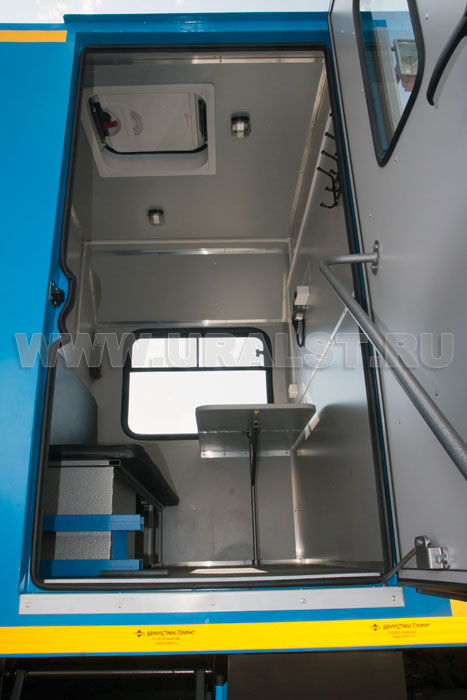

Вход в пассажирский отсек осуществляется по двухсекционной раскладной лестнице. Лестница изготавливается из трубы квадратного сечения. Удобство подъема обеспечивают широкие ступеньки, изготовленные из листового метала. В транспортном положении лестница располагается под полом кузова-фургона.

Применение высококачественных материалов и комплектующих при изготовлении, отделке и комплектации салона фургона позволяют обеспечить высокий уровень организации выполняемых ремонтных работ. Просчитаная конструкция, высокое качество и износостойкость материалов, применяемых в отделке кузова-фургона обеспечивают надежность и долгий срок эксплуатации фургона.

Оборудование АРОК

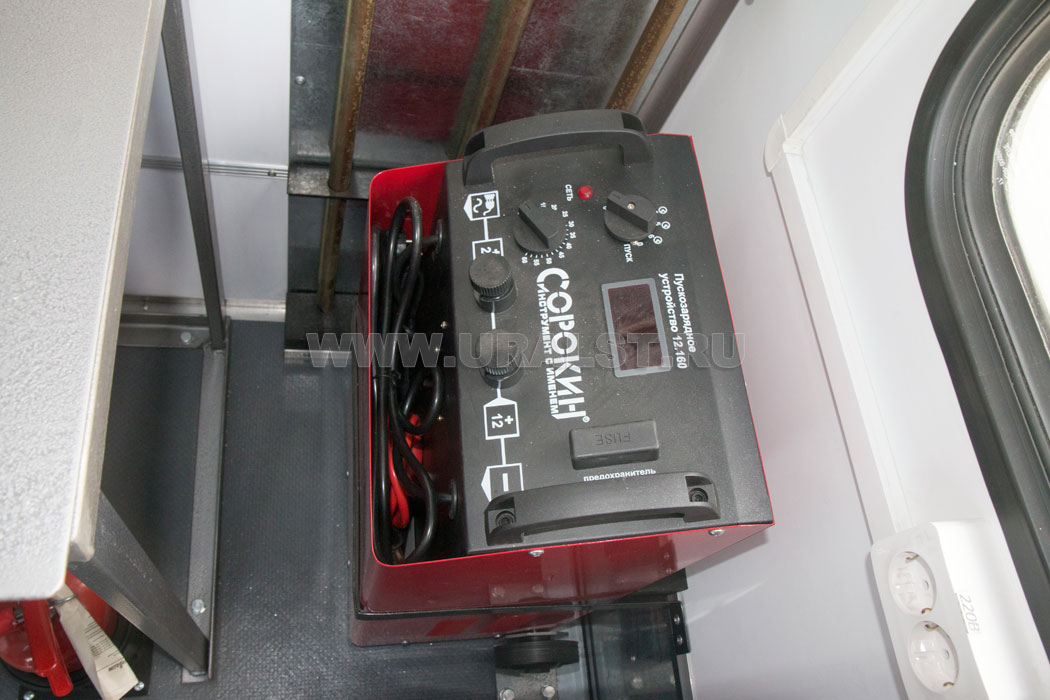

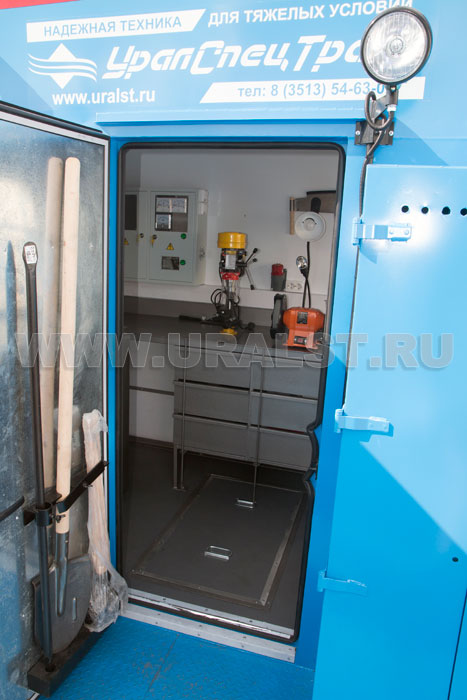

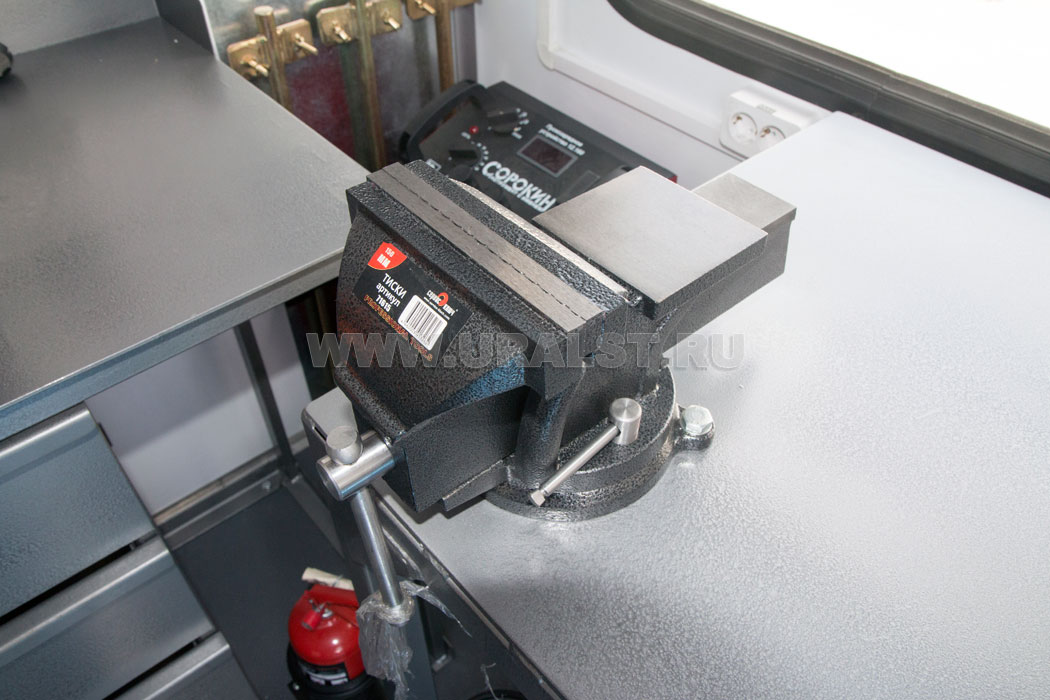

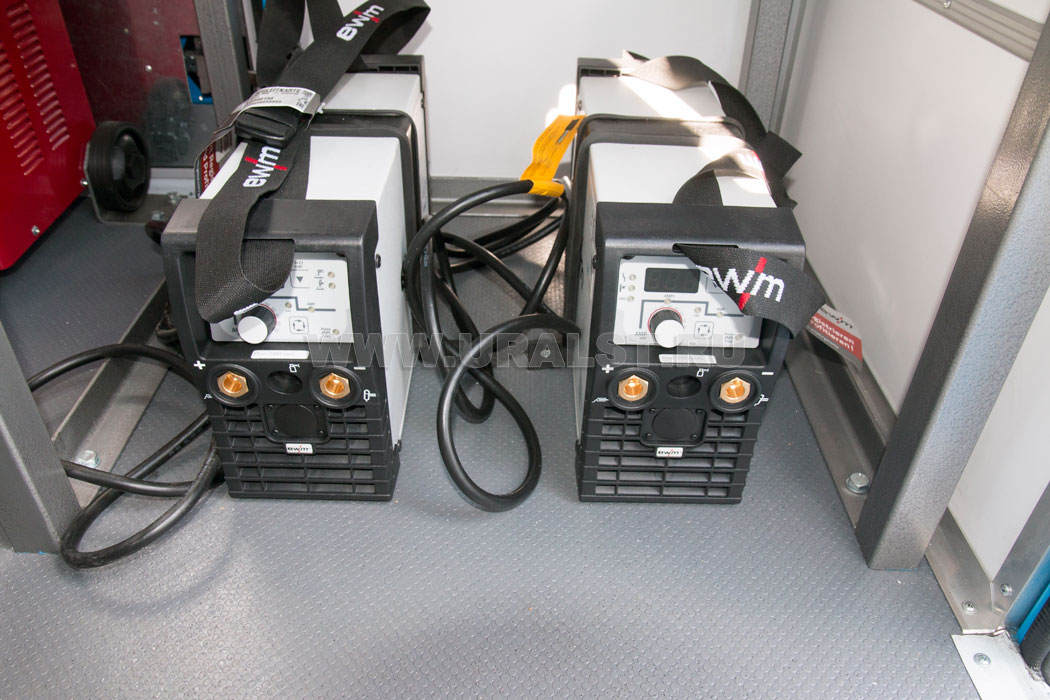

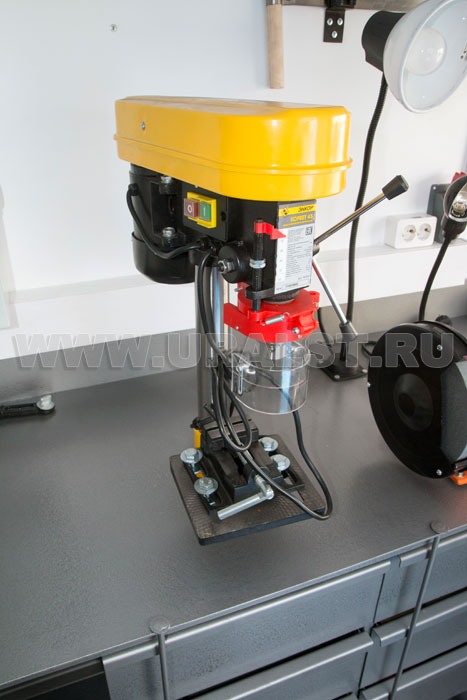

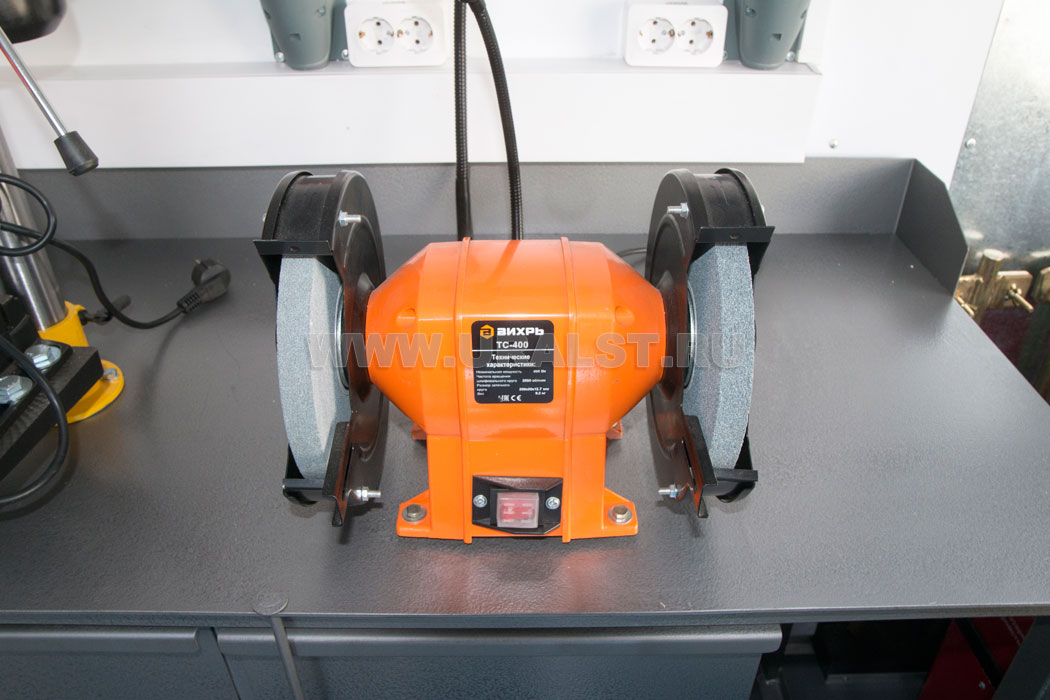

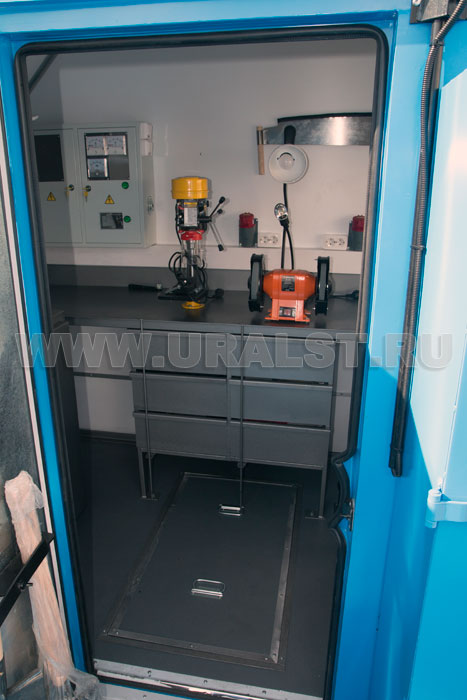

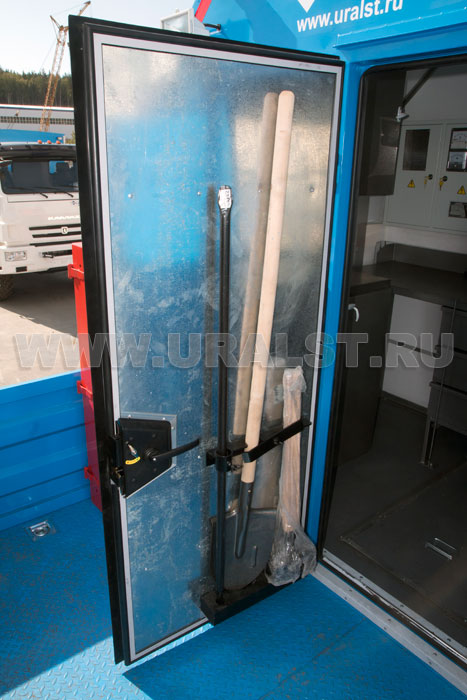

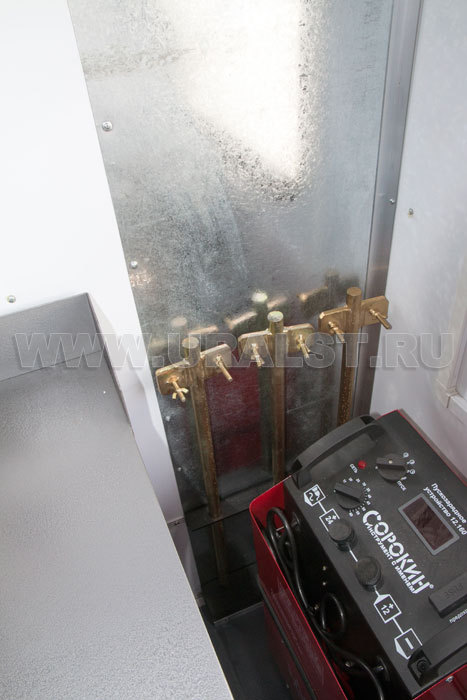

Вход в ремонтный отсек осуществляется c бортовой платформы. Агрегат ремонта и обслуживания станков-качалок оснащен необходимым оборудованием и инвентарем.

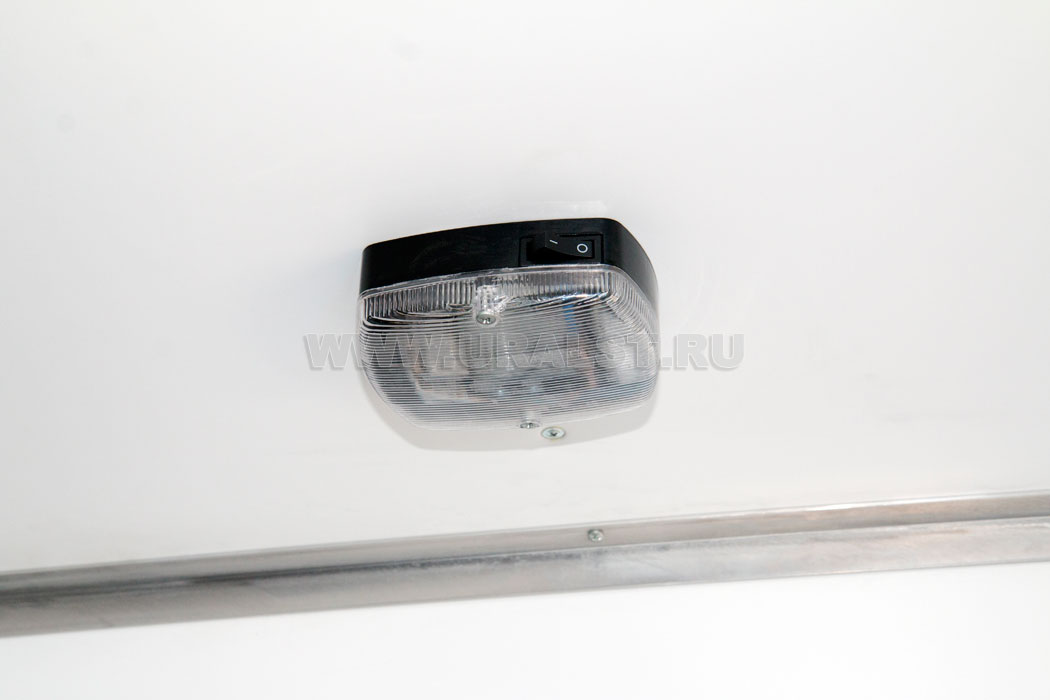

Фургон оборудован розетками для подключения потребителей 220 и 380V. Для работы в темное время суток все рабочие места фургона оборудованы плафонами освещения и настольным светильником.

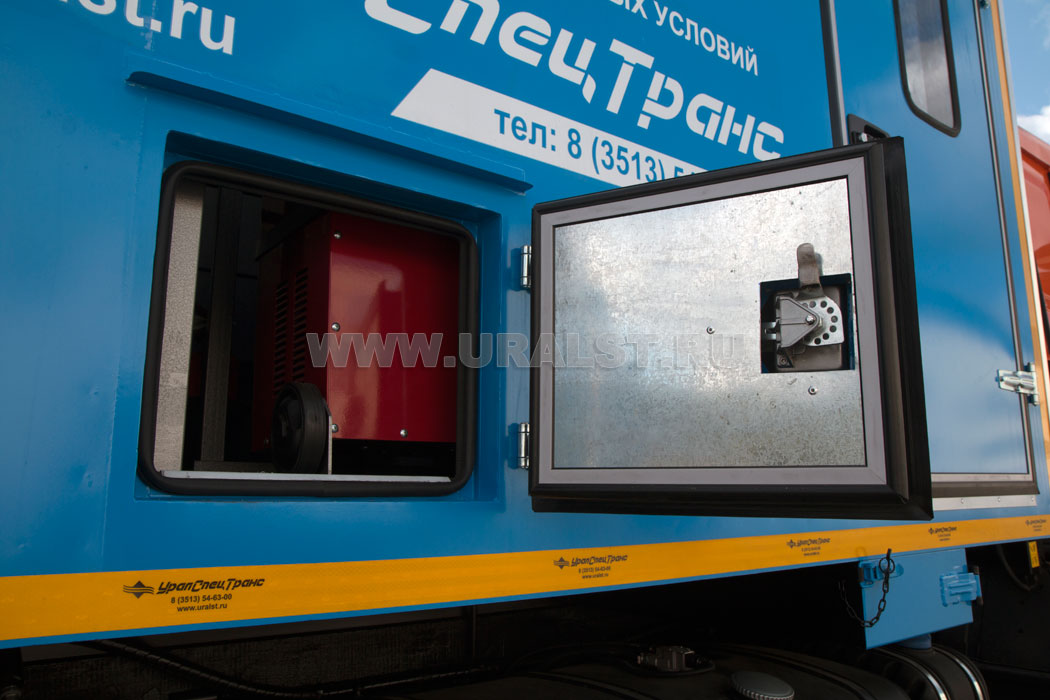

Для быстрого доступа и удобства эксплуатации оборудования в кузове-фургоне предусмотрены специальные люки.

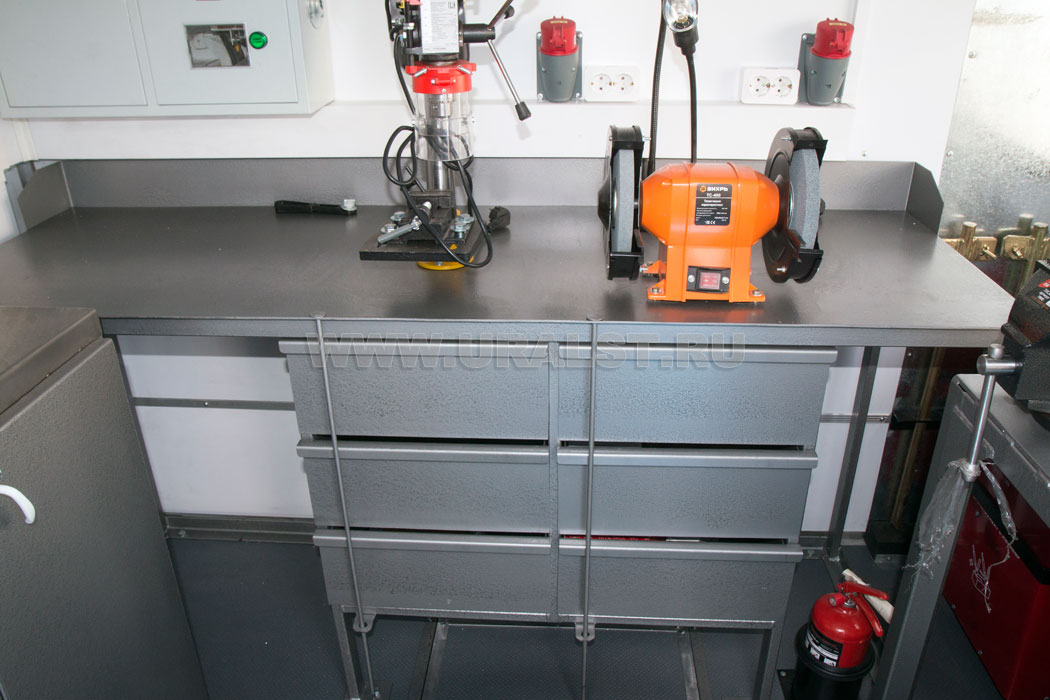

Планировка и расположение оборудования произведены с учетом максимально полезного использования пространства масерской и удобства работы персонала. Все оборудование и инструмент надежно закреплены на штатных местах.

Бортовая площадка и грузоподъемное оборудование

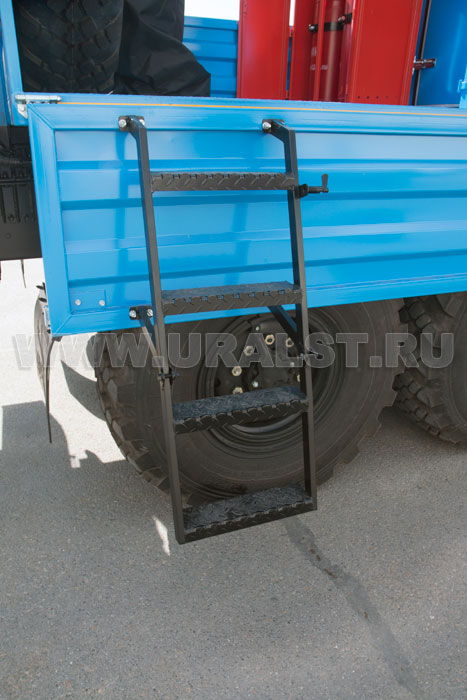

Грузовой отсек АРОК выполнен в виде бортовой площадки открытого типа и предназначен для транспортировки груза. Площадка оборудована двумя откидными бортами. На правом откидном борту закреплена раскладная лестница, обеспечивающая более легкий подъем на грузовую платформу.

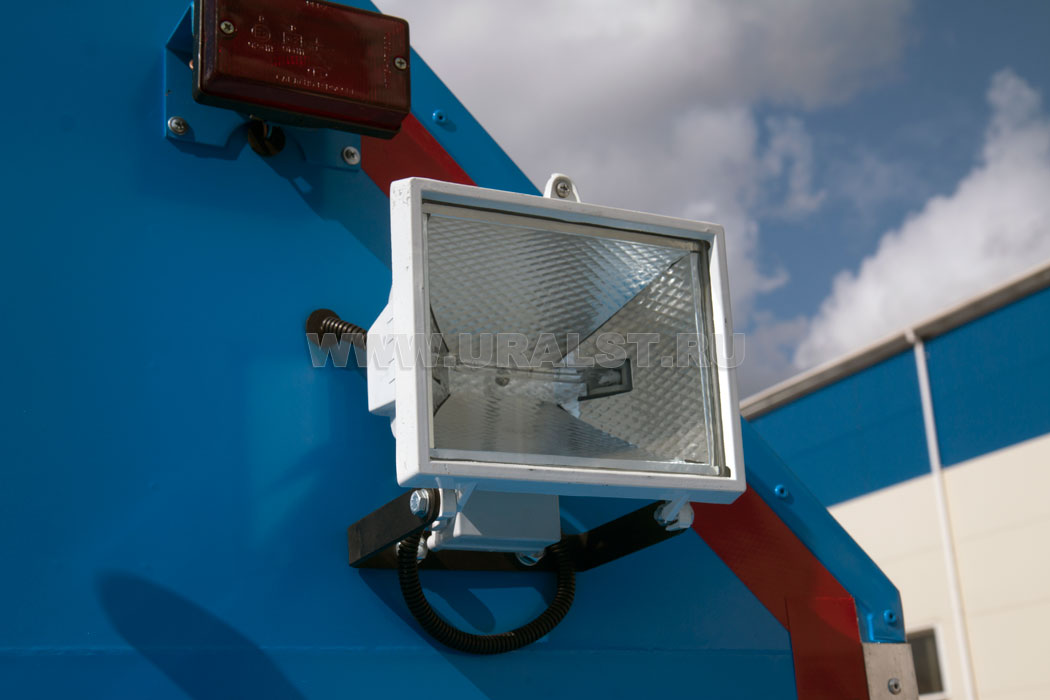

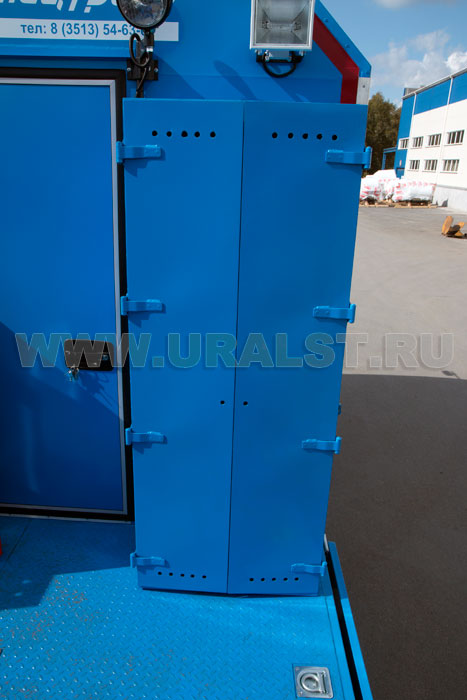

Для избежания перемещения груза во время транспортировки предусмотрены специальные петли для увязки груза. На площадке расположены шкафы для размещения газорезательных баллонов и подкатной домкрат. Для освещения рабочей зоны используются фара-прожектор на стойке и фонарь-прожектор.

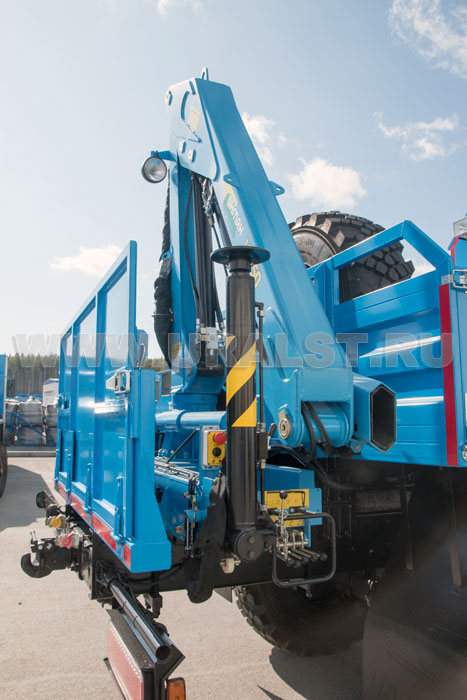

На заднем свесе агрегата ремонта и обслуживания станков-качалок установлена крано-манипуляторная установка ИМ-55, обеспечивающая проведение грузоподъемных работ с весом до 2,05 тонн.

Организация бортовой электросети

Питание оборудования автофургона УСТ-5453 осуществляется от генератора установленного на раме автомобиля под кузовом-фургоном, а также от внешнего источника питания, для подключения которого предусмотрен специальный разъем.

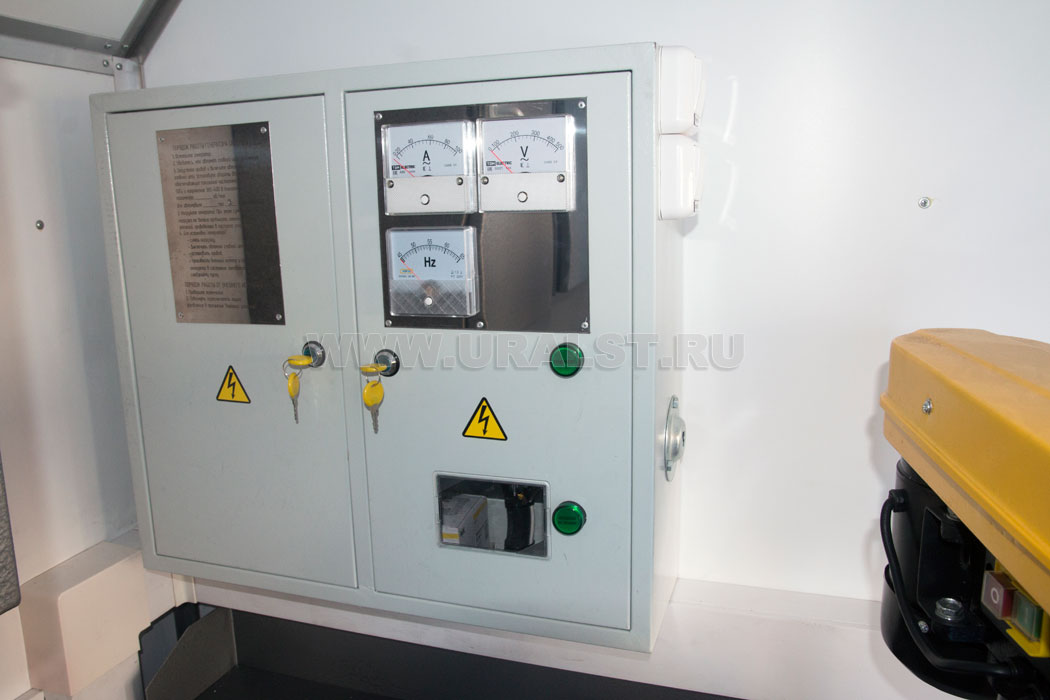

Защита потребителей и цепей 380В и 220В от перегрузок и короткого замыкания обеспечивается соответствующими автоматическими выключателями и модулем защитного отключения установленным в шкафу управления. Напряжение 24В постоянного тока подается из электрической схемы базового автомобиля.
