АНРВ с КМУ ИМ-95 УСТ Камаз 43118-RR

Агрегат наземного ремонта водоводов (АНРВ) предназначен для ремонта и профилактического обслуживания: технологического оборудования водопроводов, канализации в коммунальном хозяйстве населенных пунктов, а также наземного оборудования нефтепромыслов, технологических трубопроводов нефтесборных пунктов, элементов фонтанной арматуры и станков-качалок.

На заднем свесе автофургона смонтирован кран-манипулятор ИМ-95 для проведения грузоподъемных работ весом до 4 тонн.

Удобство, комфорт и практичность

Кузов-фургон цельнометаллический, каркасной конструкции. Применение высококачественных материалов и комплектующих при изготовлении, отделке и комплектации фургона позволяют обеспечить высокий уровень проведения ремонтных работ. Просчитанная конструкция, высокое качество и износостойкость материалов, применяемых в отделке кузова-фургона обеспечивают надежность и долгий срок эксплуатации автофургона.

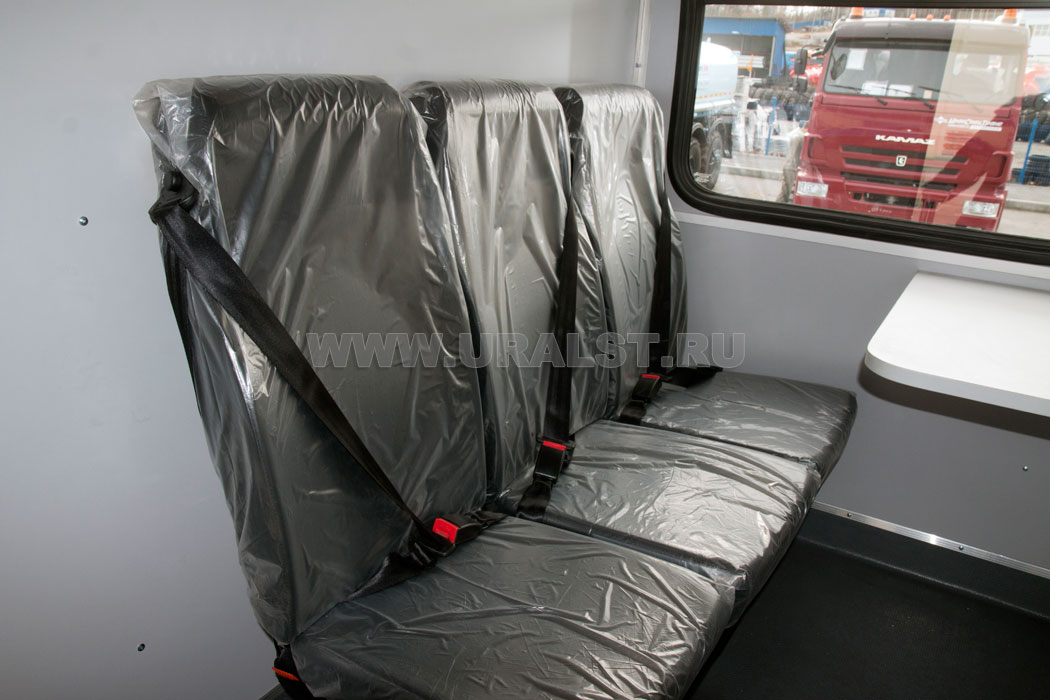

Кузов-фургон Агрегата наземного ремонта водоводов разделен на 3 отсека: грузовой, ремонтный и отсек для перевозки пассажиров. Пассажирский отсек фургона рассчитан на перевозку 3 человек. Салон оборудован трехместным сиденьем с ремнями безопасности, столом и вешалкой для одежды.

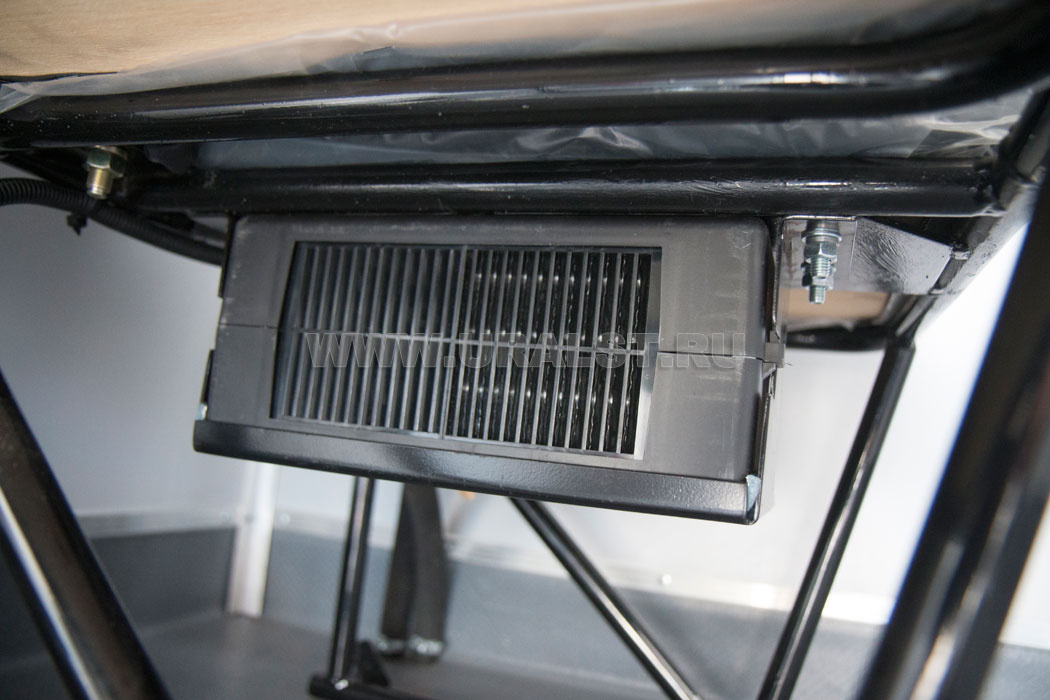

В отсек для перевозки пассажиров установлены автономный воздушный отопитель мощностью 4 кВт и отопитель от системы охлаждения ДВС, выполняющие функцию поддержания необходимой температуры. Автономный воздушный отопитель использует собственный источник питания и независим от штатной системы отопления. Также автономный отопитель имеет отвод в ремонтный отсек, что позволяет сэкономить пространство в отсеке мастерской и отопливать не только отсек для перевозки пассажиров, но и отсек мастерскую.

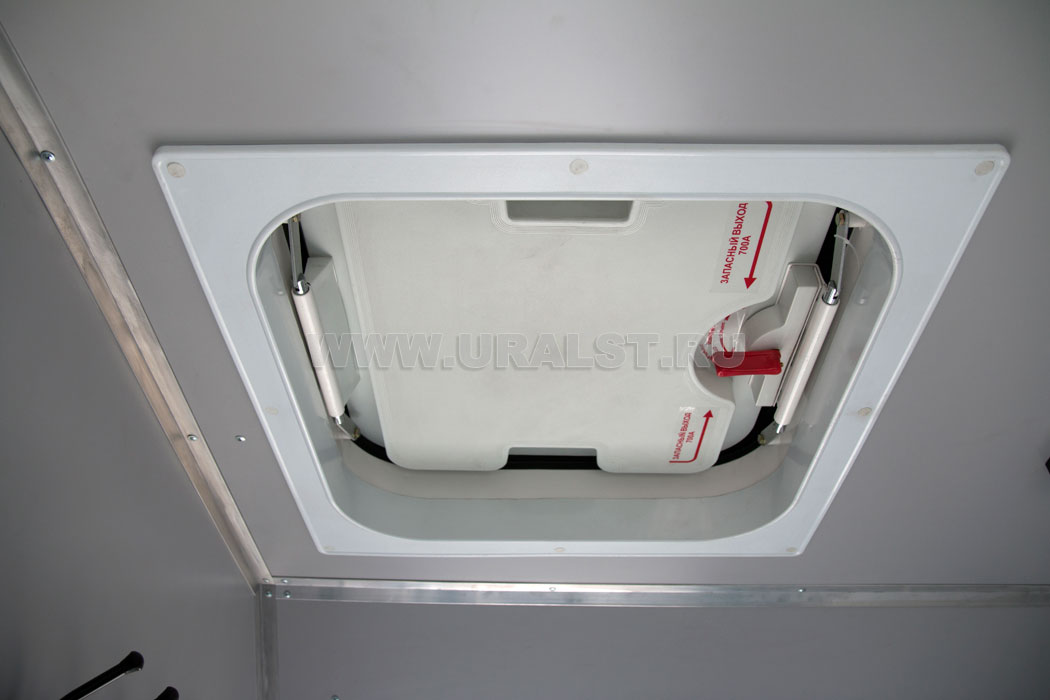

Фургон АНРВ оборудован современным вентиляционным люком беспечивающим большую проветриваемость салона, в случае необходимости используется как аварийно-эвакуационный люк.

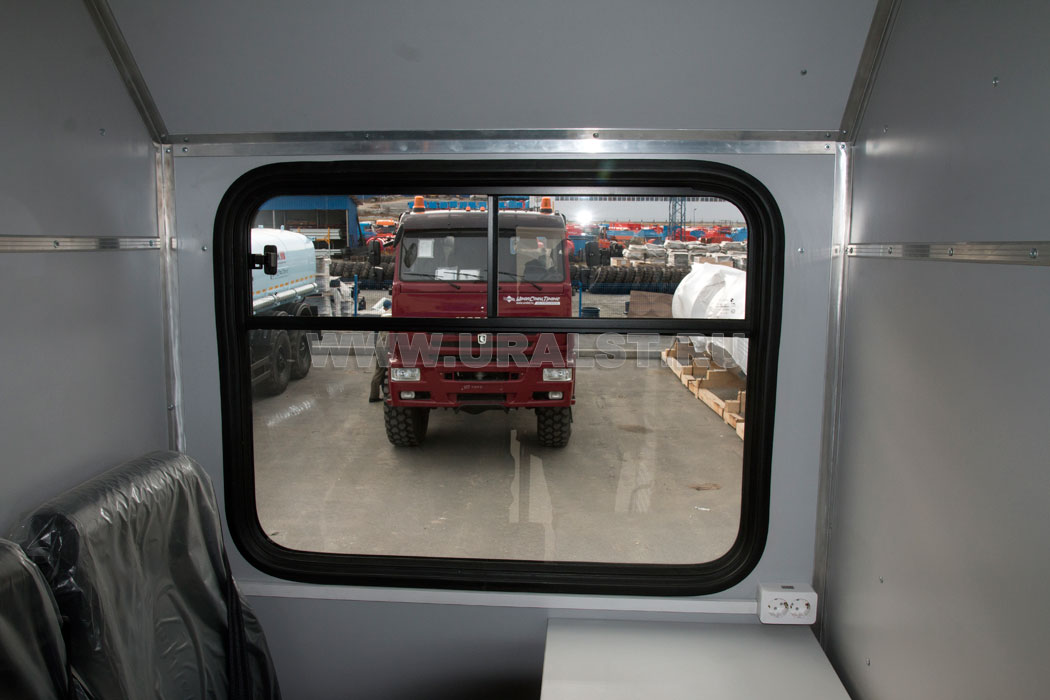

Фургон оборудован окном с форточкой изготовленым с применением двойного герметичного стеклопакета из травмобезопасного стекла с уплонителем. В ремонтном отсеке расположены два окна на скосах фургона для большей освещенности отсека. Окна на скосах оконтованы двойным контуром высококачественного уплотнителя.

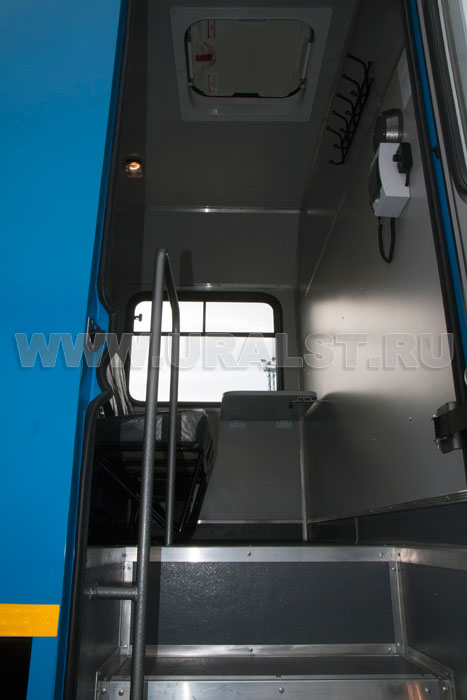

Откидная пассажирская лестница

Обниженный вход в совокупности с откидной двухступенчатой лестницей обеспечивают максимальное сочетание удобства посадки пассажиров и компактность в транспортном положении. Ступеньки лестницы выполнены из листа рифленой нержавеющей стали. Для облегчения входа и выхода пассажиров лестница оборудована поручнем закрепленным на входной двери. Для поднятия лестницы в транспортное положение из салона предусмотрена специальная лента.

Оборудование АНРВ

Агрегат наземного ремонта водоводов оснащен всем необходимым оборудованием и инвентарем для проведения ремонтных и восстановительных работ:

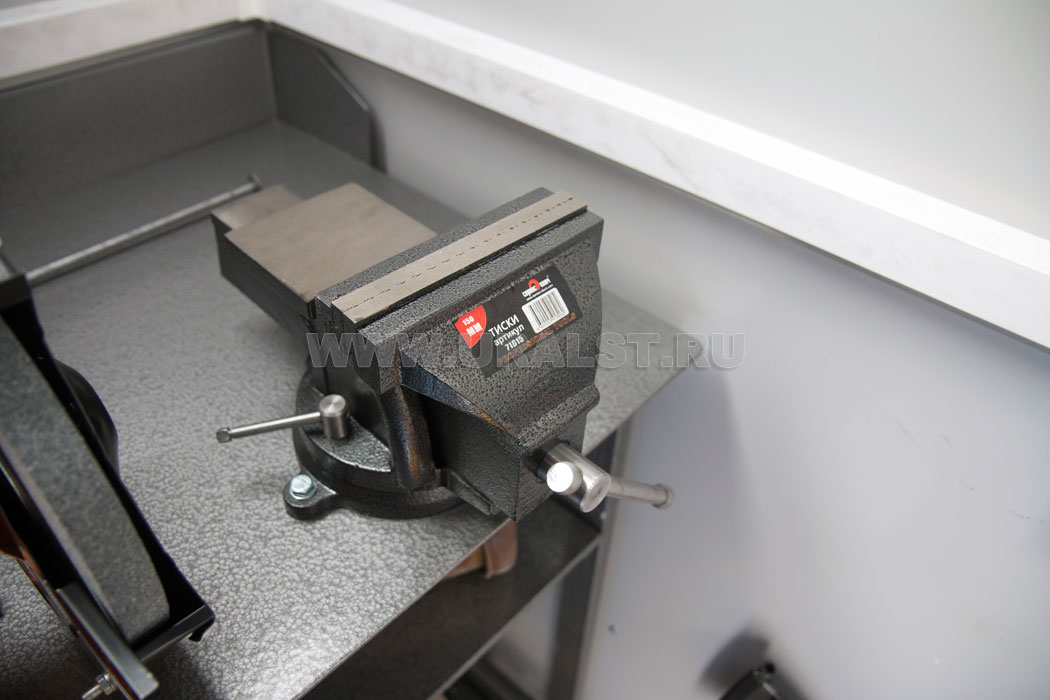

• верстаком с выдвижными ящиками и тисками слесарными;

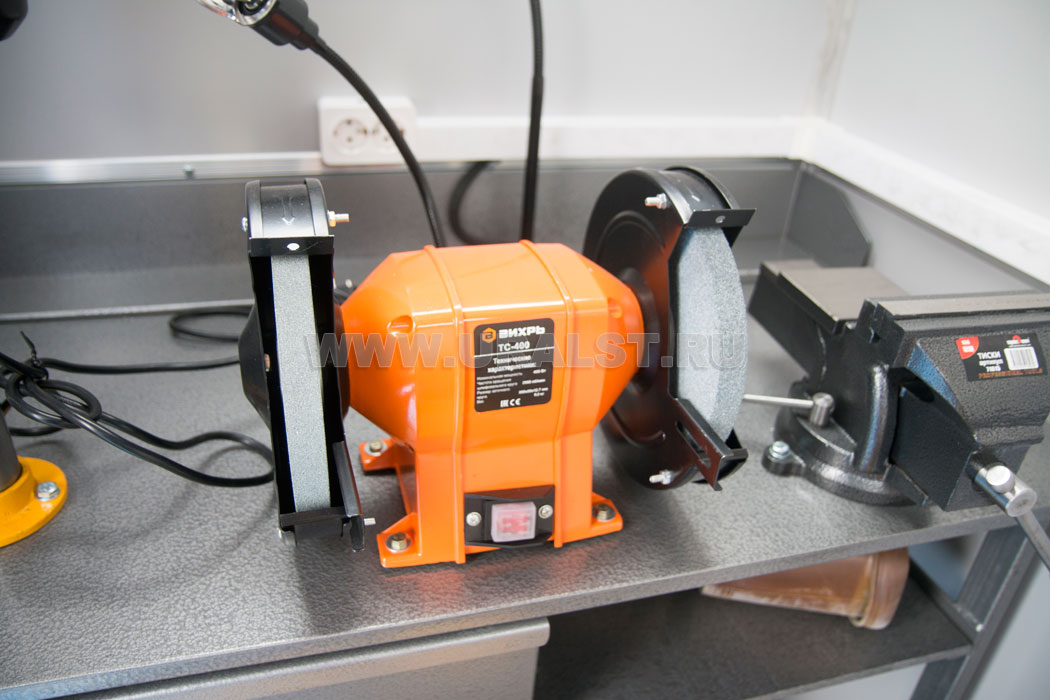

• точильно-шлифовальным станком;

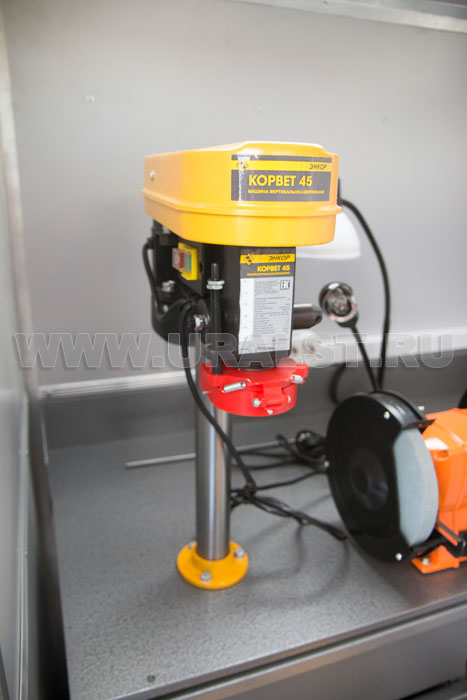

• вертикально-сверлильным станком;

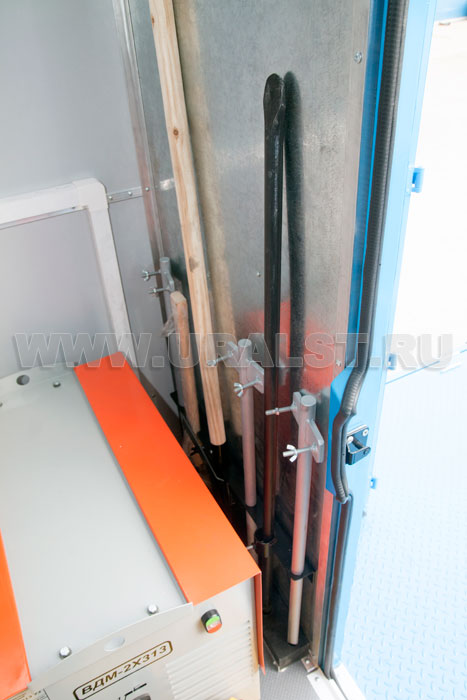

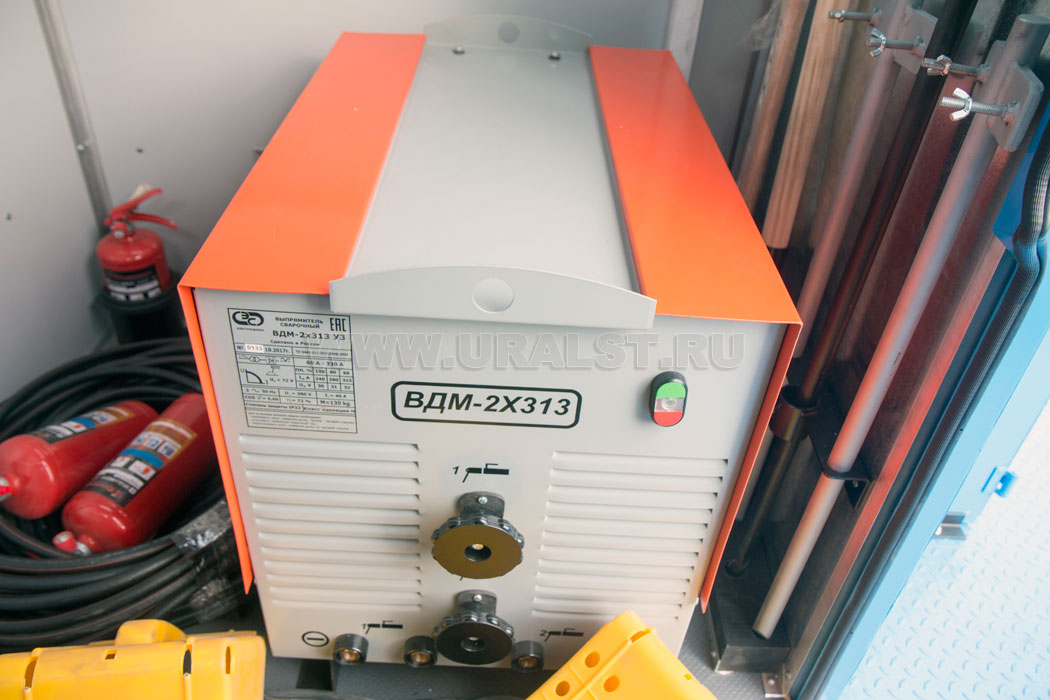

• выпрямителем сварочным;
• газорезательным оборудованием;
• сварочным оборудованием;

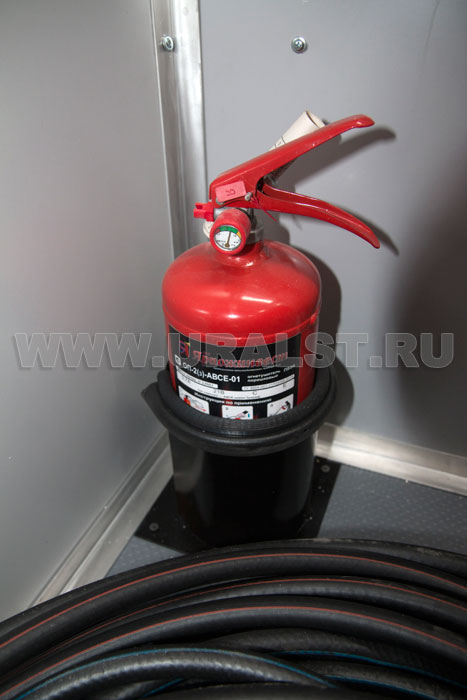

• средствами безопасности.

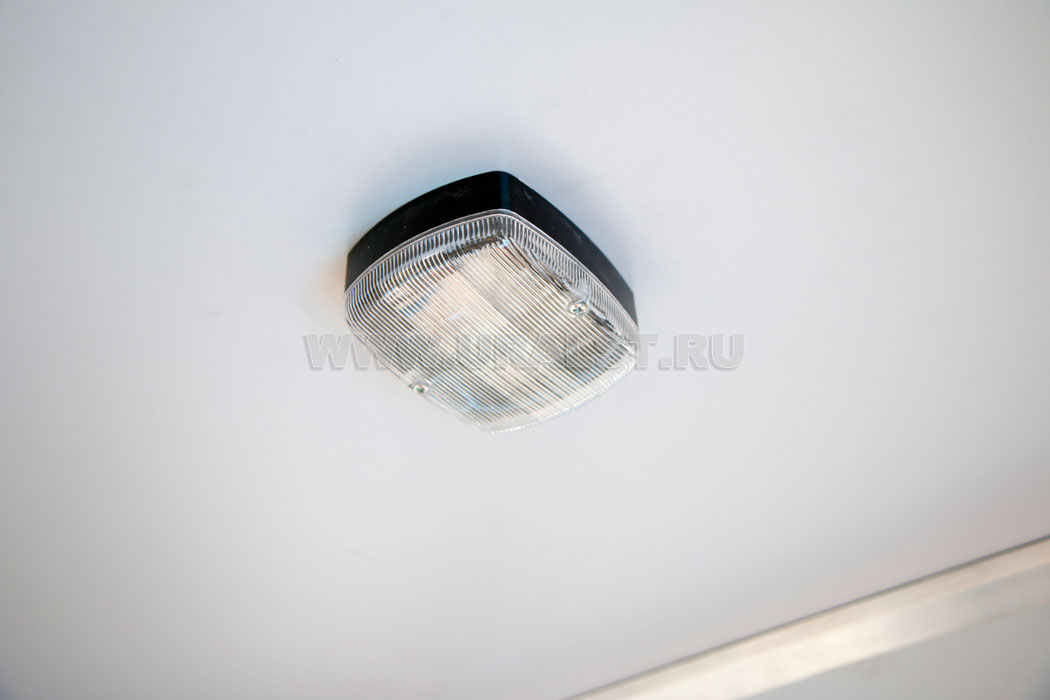

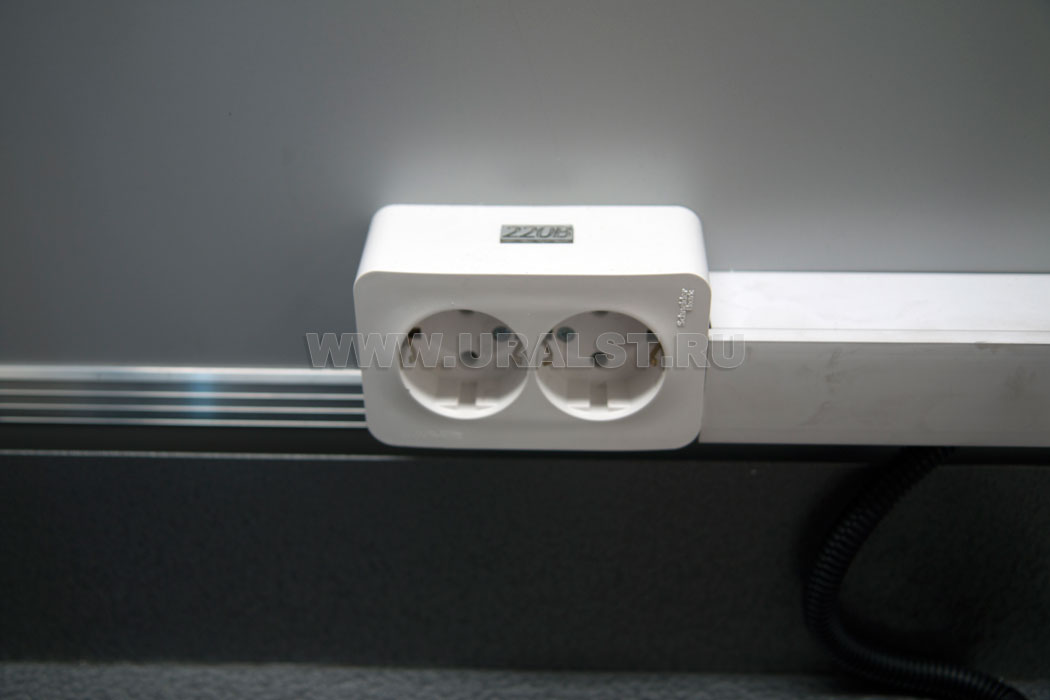

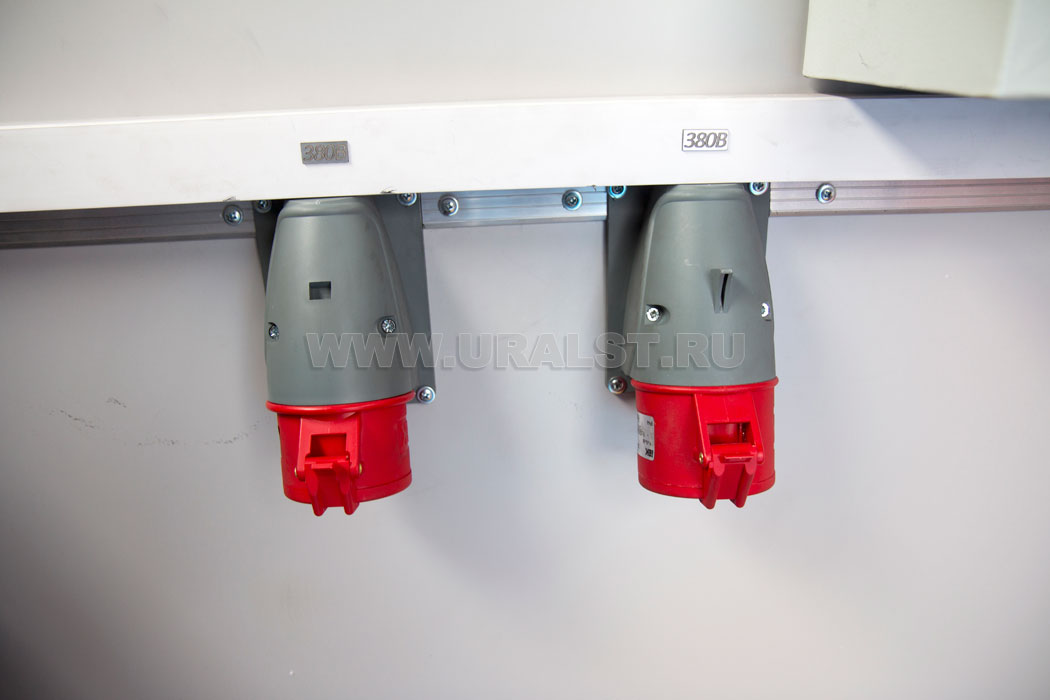

Фургон оборудован розетками для подключения потребителей 220 и 380V. Для работы в темное время суток все рабочие места фургона оборудованы плафонами освещения и настольным светильником.

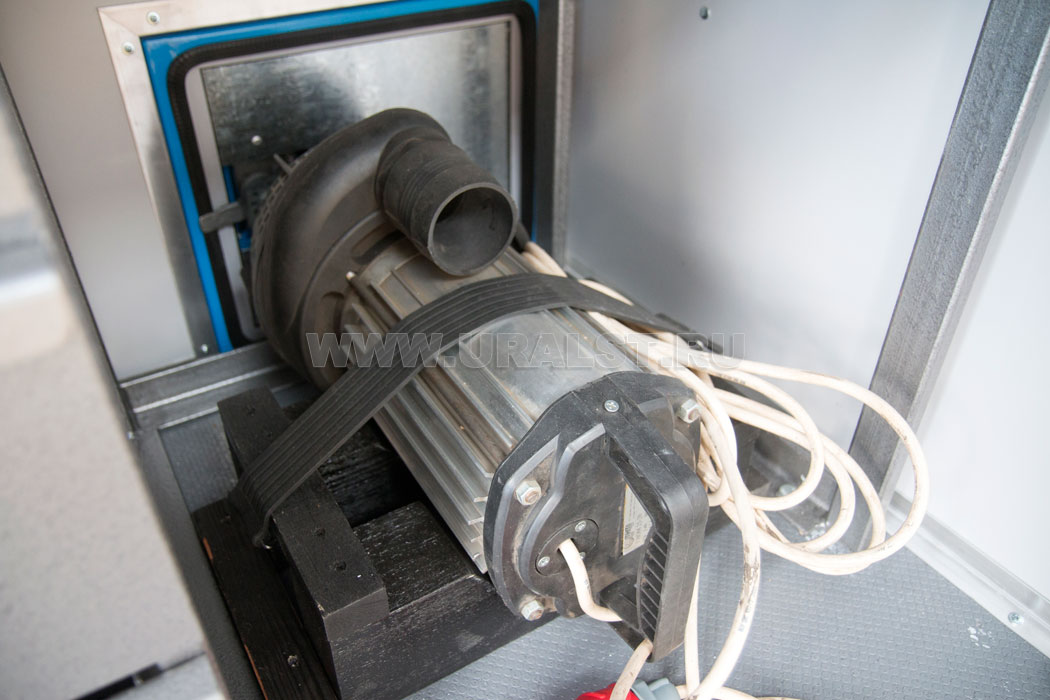

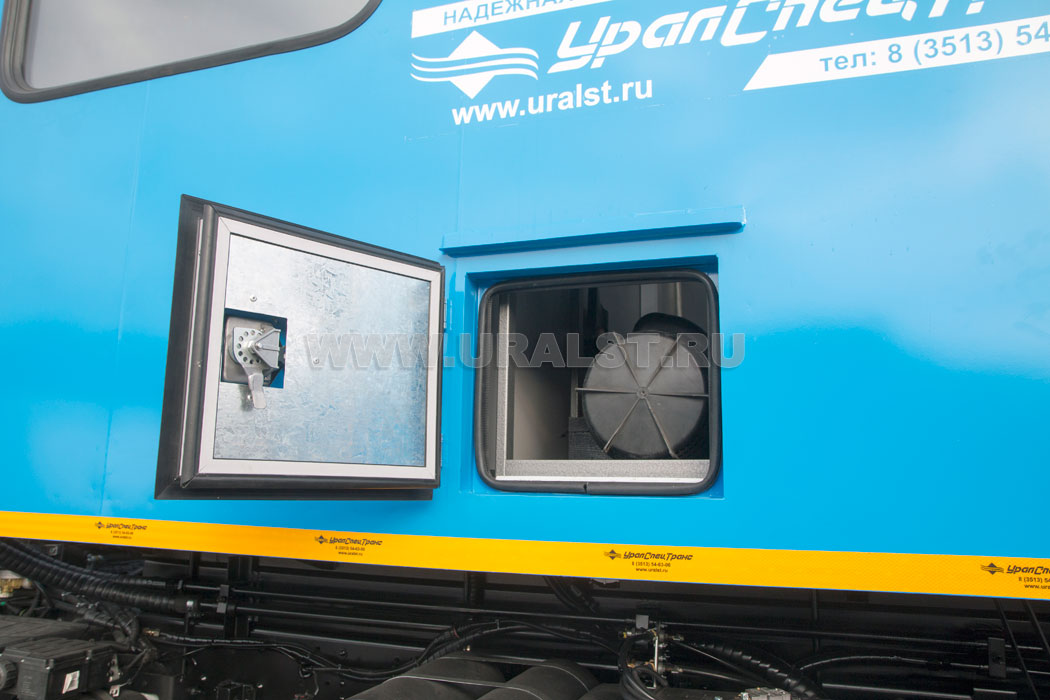

Для быстрого доступа и удобства эксплуатации сварочного выпрямителя и насосного агрегата в кузове-фургоне предусмотрены специальные люки.

Планировка и расположение оборудования произведены с учетом максимально полезного использования пространства масерской и удобства работы персонала. Все оборудование и инструмент надежно закреплены на штатных местах.

Бортовая площадка и грузоподъемное оборудование

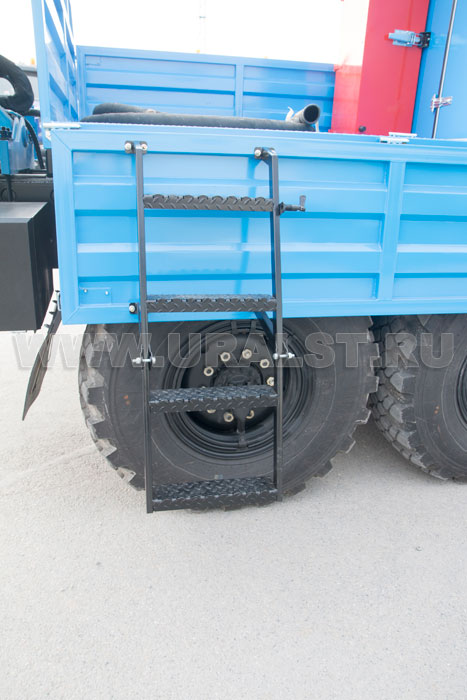

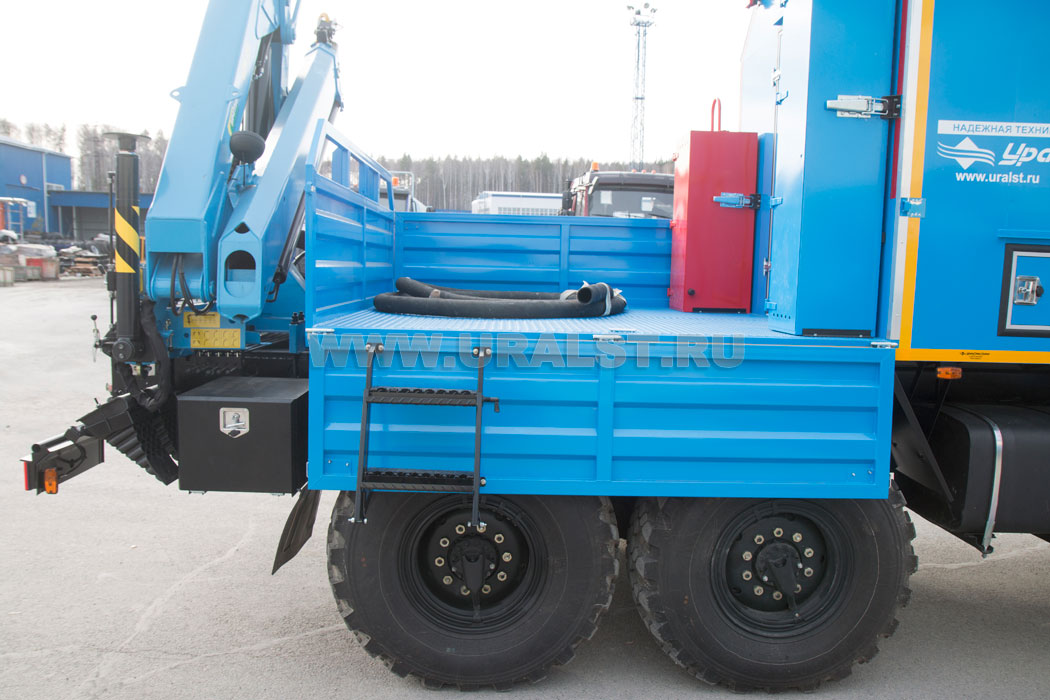

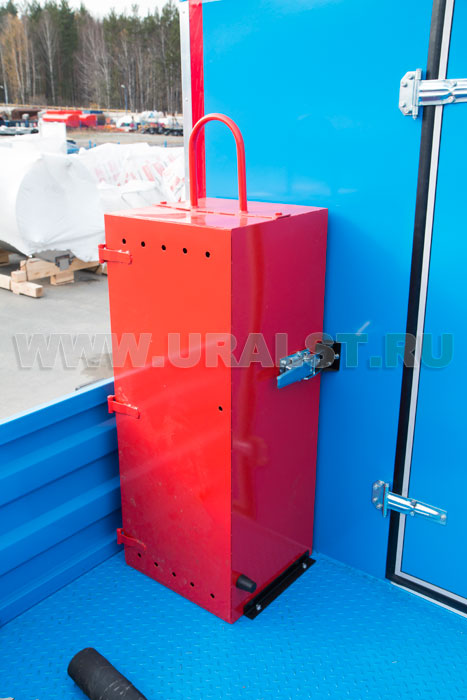

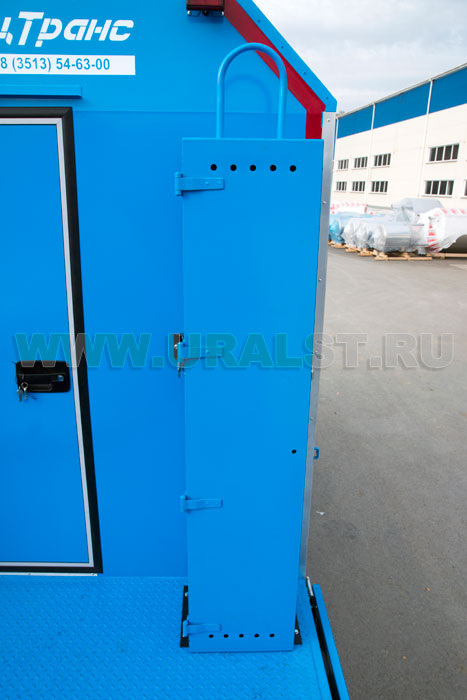

Грузовой отсек АНРВ выполнен в виде бортовой площадки открытого типа с двумя откидными бортами. На правом откидном борту закреплена раскладная лестница, обеспечивающая более легкий подъем на грузовую платформу. Для избежания перемещения груза во время транспортировки предусмотрены специальные петли для увязки груза. Также на площадке расположены контейнеры для транспортировки и временного хранения газосварочных баллонов.

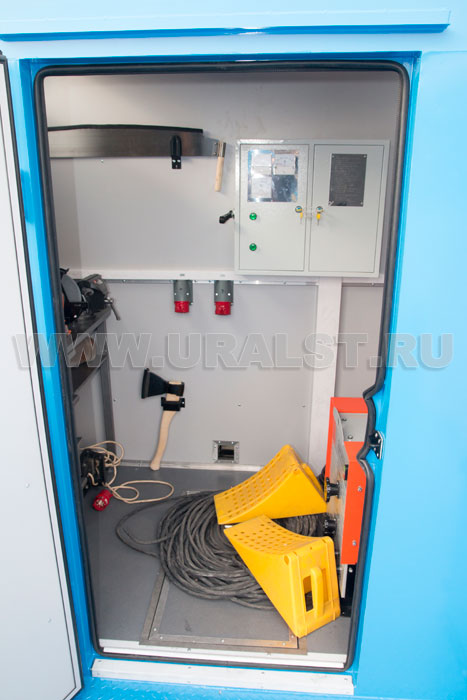

На грузовой платформе, рядом с задним бортом, расположен люк обеспечивающий доступ к электрогенератору.

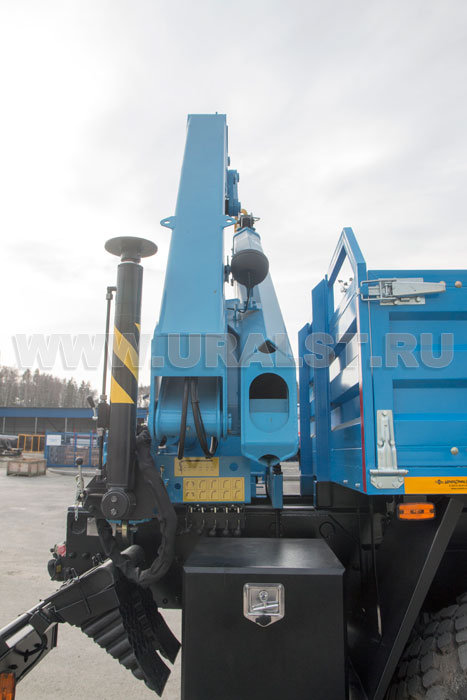

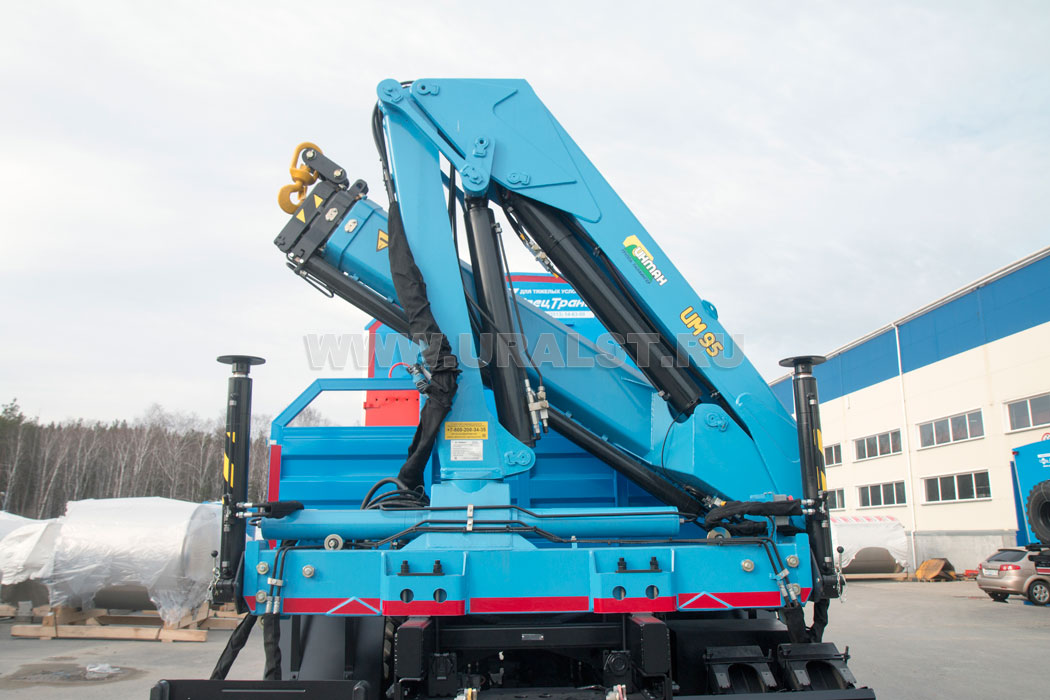

На заднем свесе автофургона установлен манипулятор ИМ-95 для проведения грузоподъемных работ весом до 4 тонн.

Организация бортовой электросети

Питание оборудования автомастерской Камаз осуществляется от генератора мощностью 30,4 кВт установленного на раме автомобиля под кузовом-фургоном или от внешнего источника питания, для подключения которого предусмотрен специальный разъем.

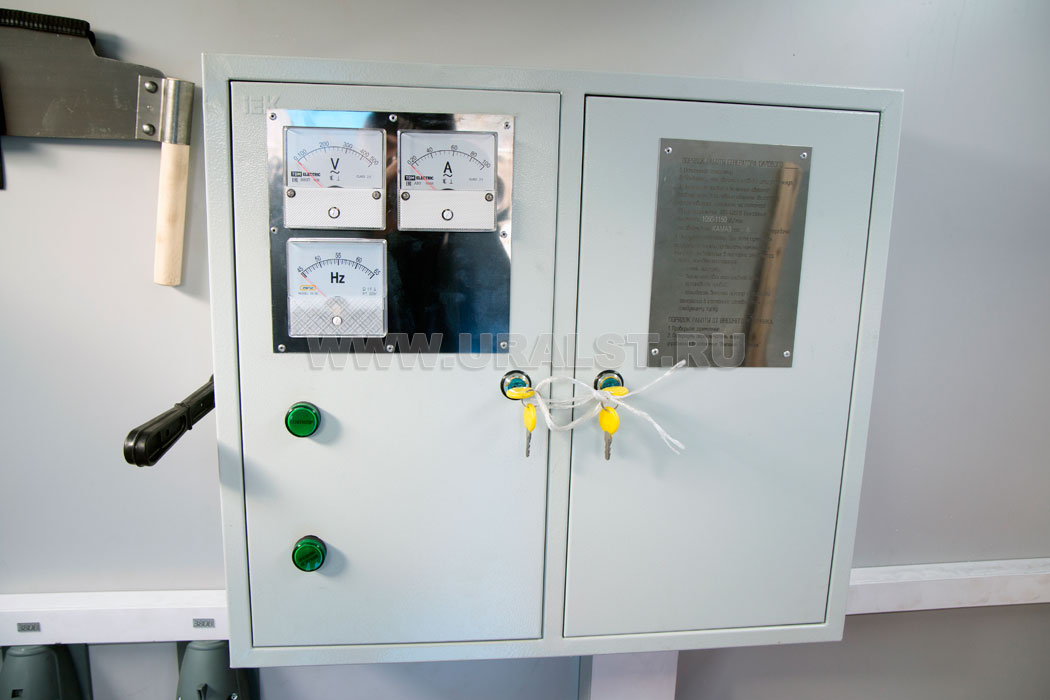

Защита потребителей и цепей 380В и 220В от перегрузок и короткого замыкания обеспечивается соответствующими автоматическими выключателями и модулем защитного отключения установленым в шкафу управления. Напряжение 24В постоянного тока подается из электрической схемы базового автомобиля.

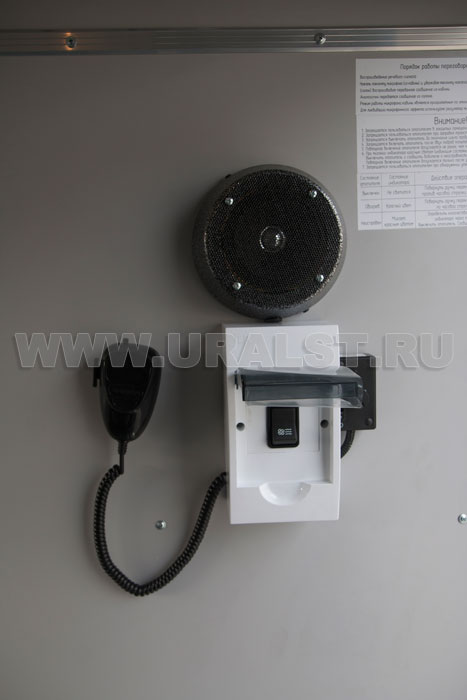

Агрегат наземного ремонта водоводов УСТ укомплектован «переговорным устройством кабина-салон».
