ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
| Базовое шасси | SHACMAN SX32586V385 | |
| Колесная формула | 6 х 6 | |
| Подвеска кабины | Пневматическая, на 4-х опорах | |
| Параметры масс | ||
| Снаряженная масса, кг | 14 470 | |
| Полная масса, кг | 24 870 | |
| Распределение нагрузки АТЗ полной массы | ||
| На передние колеса, кг | 7 500 | |
| На задний мост, кг | 17 370 | |
| Цистерна | ||
| Вместимость цистерны, м3 (поверка) | 12 | |
| Количество секций, шт | 2 | |
| Форма поперечного сечения цистерны | Чемодан | |
| Материал цистерны | сталь 09Г2С, S=3 мм | |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. | |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% | |
| Крепление цистерны | Надрамник с ложементами закреплен на раме автомобиля стремянками с пружинными компенсаторами. Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами. | |
| Крышка горловины | алюминиевая | |
| Устройство дыхательное | УД2-80 (фланцевое) | |
| Донный клапан, мм | Ду 100, с механическим приводом | |
| Лестница на площадку обслуживания заливной горловины | заднее расположение | |
| Поручень | стационарный, сбоку от площадки обслуживания | |
| Площадка обслуживания | из листа с ромбическим рифлением | |
| Противооткатные башмаки | пластиковые | |
| Тип огнетушителя | ОП-6 (2 шт.) | |
| Катушка заземления | установлена в ящике УВТ | |
| Ящик для песка и кошмы | пластиковые, располагаются на цистерне | |
| Насосная установка | ||
| Модель | СВН-80 | |
| Привод | от ДОМ через карданный вал | |
| Подача, м3/ч | 32...38 | |
| Напор, м | 26 | |
| Высота самовсасывания, м, не менее | 6,5 | |
| Узел выдачи топлива (УВТ) | ||
| Ящик УВТ | металлический, расположен за кабиной с левой стороны | |
| «Пистолет» раздаточный, мм | Ду 25 | |
| Фильтр очистки топлива, мм | Ду 50 | |
| Счетчик жидкости | СЖ 25 | |
| Раздаточный рукав, мм | Ду 32 | |
| Максимальная производительность, л/мин | 60 | |
| Длина раздаточного рукава, м | 6 | |
| Система раздачи топлива (СРТ) | ||
| Трубопровод цистерны, мм | Ду 65 | |
| Быстроразъемные соединения (БРС) Типы БРС |
Ду 65 | |
| Пенал для рукавов | металлический оцинкованный | |
| Рукав напорный, м/шт. | 4 / 2 | |
| Двигатель | ||
| Модель | WP12.430E50 | |
| Тип | с турбонаддувом и промежуточным охлаждением воздуха | |
| Мощность, л.с. | 430 | |
| Трансмиссия | ||
| Модель КПП | 12JSDX220TA-B | |
| Тип | механическая, синхронизированная | |
| Количество передач | вперед-12, назад-2 | |
| Сцепление | сухое, однодисковое, с пневмогидроусилителем | |
| Блокировка межколесного дифференциала | переднего. заднего и среднего ведущих мостов | |
| Блокировка межосевого дифференциала | задней тележки, раздаточной коробки | |
| Главная передача / передаточное число | 5,262 | |
| Тормозные системы | ||
| Рабочая | пневматический двухконтурный привод с разделением контуров передней оси и задней тележки, ABS WABCO, тормозные механизмы всех колес барабанные | |
| Стояночная | механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес задних мостов | |
| Вспомогательная | моторный тормоз-замедлитель с заслонкой в системе выпуска отработавших газов | |
| Система питания | ||
| Емкость топливного бака, л | 500 (алюминиевый ) | |
| Шины | ||
| Размер шин | 14R20 односкатная (возможна установка двускатных шин 315/80R22,5) |
|
| Габаритные размеры | ||
| Длина, мм | 9 115 | |
| Ширина, мм | 2 550 | |
| Высота, мм | 3 762 | |

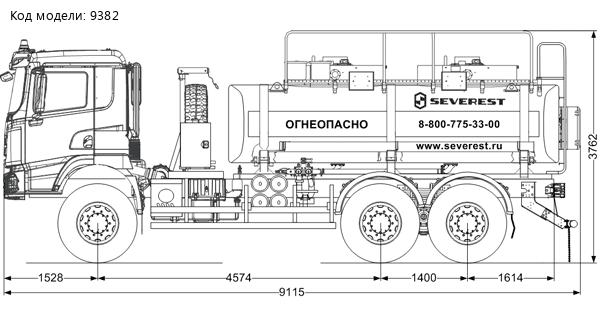

Автотопливозаправщик АТЗ-12-2Б УВТ-25 УСТ 5453 на шасси SHACMAN SX32586V385 предназначен для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
