- данный полуприцеп может быть изготовлен с необходимой вам высотой ССУ от 1150 до 1800 мм
ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
| Параметры масс | |
| Снаряженная масса, кг | 9 055 |
| Полная масса, кг | 27 055 |
| Распределение нагрузки от полуприцепа полной массы | |
| На седельное устройство тягача, кг | 10 870 |
| На оси ППЦН, кг | 16 180 |
| Цистерна | |
| Номинальная вместимость цистерны, куб.м. | 20 |
| Количество секций | 1 |
| Сечение цистерны | чемоданное |
| Материал цистерны | сталь 09Г2С |
| Теплоизоляция, мм | 100 |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% |
| Крепление цистерны | Цистерна установлена в ложементах через резиновый демпфер и закреплена стяжными лентами. |
| Крышка люка | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Лестница на площадку обслуживания заливной горловины | в задней части цистерны |
| Поручень | складной, сбоку от площадки обслуживания |
| Площадка обслуживания | из просечного оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Огнетушитель, шт. | 2 шт., ОП-6 |
| Катушка заземления | есть |
| Ящик для песка | пластиковый, располагается на цистерне |
| Насосная установка | |
| Модель | СВН-80 |
| Привод | гидравлический |
| Напор, м | 26 |
| Производительность, м3/час | 32...38 |
| Высота самовсасывания, м | 6,5 |
| Система раздачи топлива (СРТ) | |
| Трубопровод цистерны, мм | Ду 100 |
| Быстроразъемные соединения (БРС) | Ду 100 |
| Пенал для рукава | металлический, оцинкованный |
| Рукав напорный, м | 2 шт. по 4 метра |
| Подвеска | |
| Марка | ост BPW |
| Тип Информация по подвескам |
рессорно-балансирная |
| Количество осей / колес | 2/4+1 |
| Шины | |
| Размерность шин Информация по шинам |
425/85 R21 |
| Опорное устройство | |
| Модель | механическое с ручным приводом |
| Шкворень | |
| Типоразмер, дюйм | 2 |
| Тормозная система | |
| Рабочая | Тормозная система с пневматическим приводом. Двухпроводная схема с антиблокировочной системой (АБС) |
| Стояночная | Тормозная система ручная с пневматическим приводом, воздействующим на колодки тормозных механизмов второй и третьей оси |

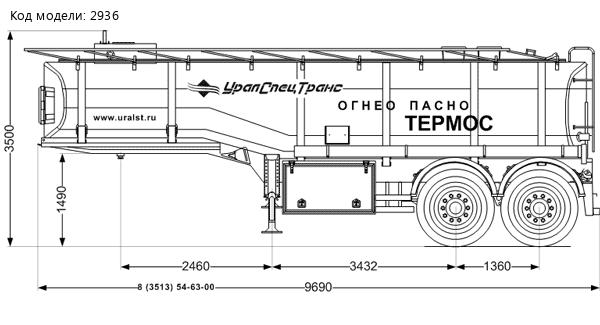

| Габаритные размеры полуприцепа-цистерны | |
| Длина, мм | 9 690 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 500 |
| Высота ССУ, мм | 1 490 |
Полуприцеп-цистерна ППЦН 20Т-21 ПТ BPW УСТ-94651 предназначен для кратковременного хранения и транспортирования темных нефтепродуктов, нефти и нефтесодержащих жидкостей.
Полуприцеп цистерна УСТ-94651 оборудован системой раздачи топлива (СРТ) для перекачивания нефтепродуктов. Отсек системы раздачи топлива (СРТ) расположен в задней части полуприцепа и включает в себя трубопровод с быстроразъемными соединениями (БРС).
Емкость цистерны изготовлена с термоизолированным корпусом, а конструкция цистерны включает паровые трубыпредназначенные для подачи по ним пара от внешней парогенераторной установки для подогрева перевозимой жидкости.
Полуприцеп-цистерна нефтевоз имеет рамную конструкцию – емкость укладывается в ложементы рамы полуприцепа, рама устанавливается на тележку. Фиксация цистерны на ложементах при помощи стяжных лент обеспечивает небольшую свободу емкости при скручивании рамы, что дополнительно снижет нагрузку на саму емкость. Такая конструкция имеет большую прочность и надежность за счет того, что большая часть динамических нагрузок при движении приходится на раму. Стальная рама полуприцепа-цистерны из сварного профиля имеет большой запас прочности, дополнительную жесткость конструкции предают вваренные усилители.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
