Варианты систем перекачивания ГСМ

  версия в формате PDF

Полуприцепы-цистерны для ГСМ «УралСпецТранс» предназначены для транспортировки и кратковременного хранения топлива, также могут использоваться как мобильные заправочные станции. Специалистами компании были разработаны многофункциональные системы опорожнения (налива) – система раздачи топлива (СРТ). В зависимости от необходимой функциональности СРТ технологическое оборудование включает в себя устройство наполнения (слива), состоящее из трубопроводов, донных клапанов, запорной арматуры и системы управления донными клапанами, а также перекачивающий насос и устройство дозированной выдачи. Применение различных схем раздачи топлива на полуприцепах позволяет расширить функционал полуприцепа-бензовоза.

Расположение донных клапанов. Слив без остатка.

Для обеспечения полноты слива из отсеков цистерны, донные клапаны располагаются максимально близко к межсекционным перегородкам и заднему днищу емкости. Такое расположение донных клапанов обеспечивает максимальный объем сливаемых ГСМ, исключает растекание жидкости внутри отсека.

Схема технологического оборудования: 1 отсек.
Слив самотеком.

Наиболее простой схемой исполнения системы слива является слив самотеком из односекционной емкости без применения перекачивающего насоса. Слив осуществляется через вывод трубопровода, расположенный в закрытом отсеке на заднем свесе полуприцепа. Сохраняется возможность слива и наполнения цистерны сторонним насосом.

Схема технологического оборудования: 1 отсек без насоса

НГ1 – наливная горловина; КД1 – дыхательный клапан; КН1 – донный клапан; К1 – шаровый кран ДУ 80; В1 – муфта

Схема технологического оборудования: 1 отсек.
Наполнение / Слив / Перекачивание при помощи собственного насоса. Слив самотеком.

Возможно исполнение системы опорожнения/налива с перекачивающим насосом. Насос обеспечивает слив топлива из емкости полуприцепа, нижнее наполнение (заполнение отсека ППЦ через выводы трубопровода СРТ), а также возможно перекачивание из одной емкости в другую минуя собственную.

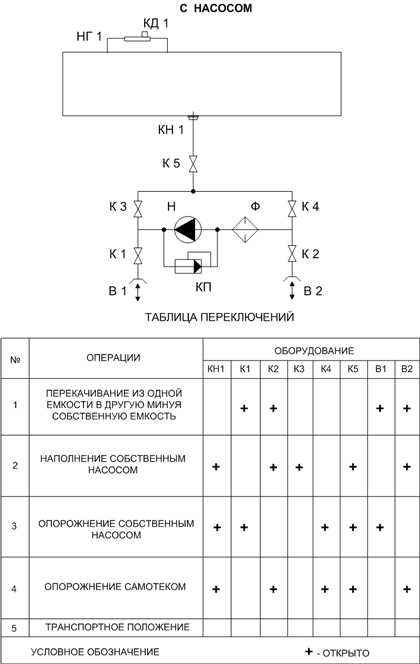

Схема технологического оборудования: 1 отсек + насос

НГ1 – наливная горловина; КД1 – дыхательный клапан; КН1 – донный клапан; К1...К4 – шаровые краны ДУ 80; В1, В2 – муфты; Н – насос; КП – предохранительный клапан; Ф – фильтр

Схема технологического оборудования: 2 и более отсеков.
Слив самотеком.

Полуприцепы-цистерны с несколькими изолированными друг от друга отсеками оснащаются СРТ, обеспечивающей слив как каждого отсека поочередно, так и одновременно. Возможно изготовление такой системы двух типов: "коллекторная" и "бесколлекторная". Бесколлекторная система опорожнения/налива представляет собой систему с выводом сливного трубопровода из каждого отсека. Такая схема удобна при наполнении отсеков цистерны различными ГСМ - существует возможность одновременного слива из разных отсеков в разные емкости. Коллекторная система объединяет все сливные трубопроводы в один, сохраняя возможность одновременной (в случае наполнения отсеков цистерны идентичными ГСМ) и поочередной раздачи из каждого отсека.

Схема технологического оборудования: 2 и более отсеков без насоса

НГ 1, НГ 2, НГ 3 – горловины емкости (наливные горловины); КД1, КД 2, КД3 – клапана дыхательные; КН 1, КН 2, КН 3 – клапана донные; К1-К3 – краны шаровые; В1 – муфта быстроразъемная

Схема технологического оборудования: 2 и более отсеков.
Наполнение / Слив / Перекачивание при помощи собственного независимого насоса. Слив самотеком.

Коллекторная система слива ППЦ с несколькими секциями может быть оборудована независимым насосом. Насосная установка не встроена в коллекторную систему. Для проведения операций перекачивания топлива необходимо подсоединить насос к коллектору при помощи технологического рукава. В зависимости от проводимых операций: слива, заполнения емкости или перекачивания топлива, технологический рукав присоединяется к соответствующим выводам трубопровода.
При таком исполнении СРТ слив из цистерны может осуществляться как самотеком, так и при помощи насоса. Наличие насосной установки позволяет расширить функционал системы и применять ее для наполнения собственной емкости и перекачивания топлива между сторонними емкостями минуя собственную.

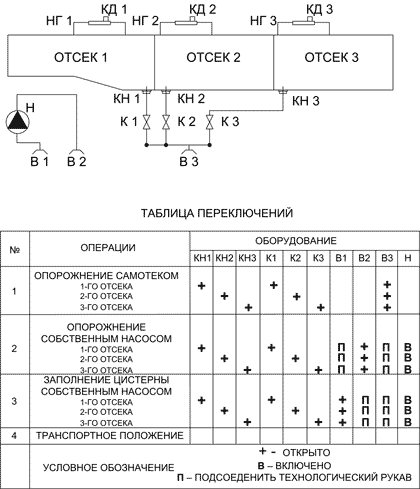

Схема технологического оборудования: 2 и более отсеков + насос

НГ 1, НГ 2, НГ 3 – горловины емкости (наливные горловины); КД1, КД 2, КД3 – клапана дыхательные; КН 1, КН 2, КН 3 – клапана донные; К1-К4 – краны шаровые; В1, В2 – муфты быстроразъемные; Н – насос самовсасывающий

Схема технологического оборудования: 2 и более отсеков.
Наполнение / Слив / Перекачивание при помощи собственного насоса. Слив самотеком.

Полуприцепы-цистерны для ГСМ с несколькими изолированными отсеками могут оснащаться системой опорожнения/налива с перекачивающим насосом. Насос значительно расширяет функциональность полуприцепа как автономной перекачивающей станции. Операции слива самотеком, перекачивание транспортируемых ГСМ в сторонние емкости, наполнение собственной цистерны, а также перекачивание между сторонними емкостями минуя собственную могут осуществлятся в полевых условиях.

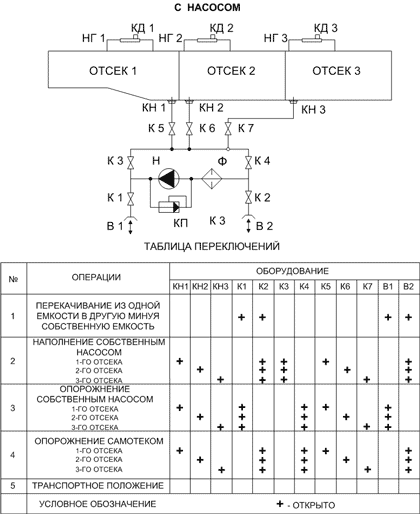

Схема технологического оборудования: 2 и более отсеков + насос

Рисунок 3 – Схема технологического оборудования  НГ 1, НГ 2, НГ 3 – горловины емкости (наливные горловины); КД1, КД 2, КД3 – клапана дыхательные; КН 1, КН 2, КН 3 – клапана донные; К1-К7 – краны шаровые; В1, В2 – муфты быстроразъемные; Н – насос самовсасывающий; КП – клапан предохранительный; Ф – фильтр

Узел выдачи топлива (УВТ)

Более функциональным является полуприцеп-бензовоз с узлом выдачи топлива (УВТ). УВТ устанавливается на полуприцепы СРТ которых оснащена перекачивающим насосом. Функционал системы позволяет осуществлять дозированную раздачу топлива из любого отсека. Как правило, такие полуприцепы-бензовозы используются в качестве мобильных заправочных станций.
