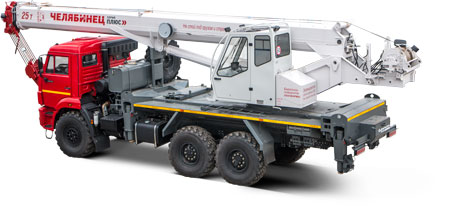

Автокраны Челябинец серии «ПЛЮС»

  версия в формате PDF

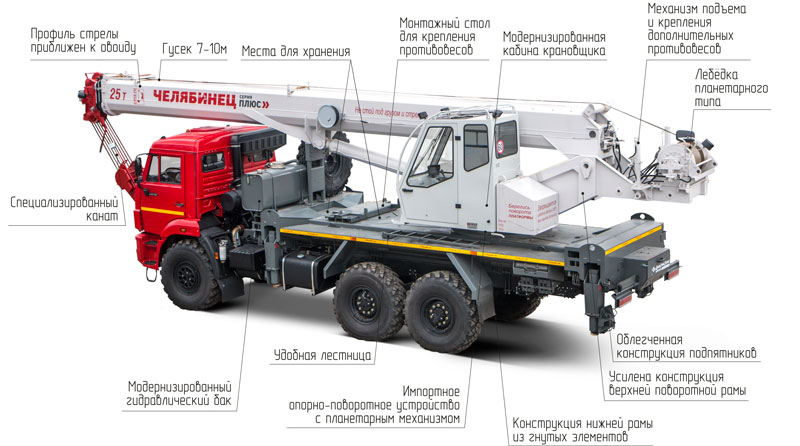

Новая линейка автомобильных кранов Челябинец серии «ПЛЮС» является модернизированной по отношению к предыдущим моделям. Комплекс мер по модернизации позволил добиться: улучшенные показатели грузоподъемности расширенная функциональность крана увеличить производительность улучшить эргономику и условия работы крановщика

Стрела и грузоподъемное оборудование

Приближенная к овоиду форма поперечного сечения стрелы позволяет добиться большей прочности и жесткости. Применение новой формы стрелы обеспечивает увеличение грузоподъемных характеристик на 10%, позволяет ускорить телескопирование груза весом до 6 тн.

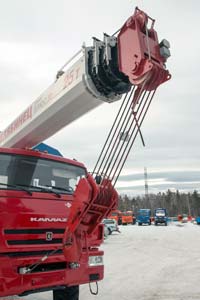

Измененная форма оголовка стрелы позволила увеличить прочность и снизить собственную массу.

Комплектация автокранов специальным грузовым канатом обеспечивает уверенную работу со всем заявленным диапазоном весов.

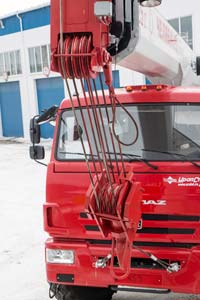

Современная лебедка планетарного типа обладает тяговым усилием 4,8 тн и обеспечивает плавную работу. Применяемая лебедка позволяет на 25 тонных автокранах делать 6-ти кратную запасовку грузового каната вместо 8-ми кратной. Грузоподъемная лебедка рассчитана на весь срок службы крана (10 лет).

Улучшенные показатели грузо-высотных характеристик

Возможно увеличение длины стрелы за счет установки гуська длиной 7 либо 10 метров.

Добиться более высоких показателей грузоподъемности позволяют противовесы. Для установки противовесов на автокранах «Челябинец серии ПЛЮС» предусмотрен монтажный стол, расположенный на площадке крана. Захват и крепление противовеса осуществляется при помощи гидравлических цилиндров, расположенных на верхней поворотной раме.

Установка противовесов увеличивает грузоподъемность базовой модели:

• с противовесом 1 т на 16%
• с набором противовесов 4т (1+3) на 24%
• С набором противовесов 5,4 т (1+3+0,7+0,7) на 35 %

Верхняя поворотная рама

Изменена и усилена конструкция верхней поворотной рамы, что позволило увеличить прочность и повысить надежность узла.

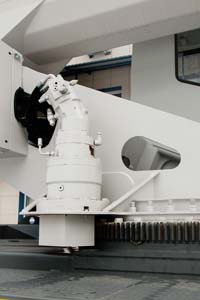

Импортное ОПУ (опорно-поворотное устройство) в совокупности с планетарным механизмом поворота обеспечивают плавность работы и точность позиционирования груза. Срок бесперебойной работы узла рассчитан на весь срок службы крана.

Кабина оператора крановой установки

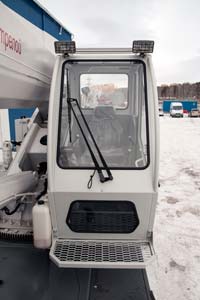

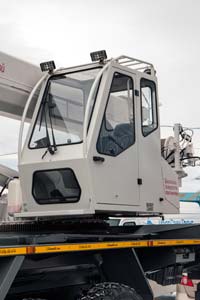

Модернизированная кабина крановщика обеспечивает больший комфорт работы в условиях непогоды (дождь, снег) и более удобную посадка в кабину. Большая площадь остекления кабины исключает «мертвые» зоны обзора. Установленные стеклоочистители лобового и верхнего стекла обеспечивают хорошую видимость при работе в условиях непогоды. Установленные прожектораобеспечивают хорошую видимость в темное время суток.

Передняя подножка кабины и лестница обеспечивают комфортную посадку в кабину оператора крана.
