ВНИМАНИЕ цвет! ДОП.ОПЦИЯ На сайте представлены автомобили разных расцветок. Все требования и пожелания по цвету и окраске продукции согласовывайте на этапе разработки технического задания и заключения договора.
| Базовое шасси | SCANIA CP 410 |
| Колесная формула | 6х6 |
| Параметры масс | |
| Снаряженная масса, кг | 15 800 |
| Полная масса, кг | 33 000 |
| Распределение нагрузки от АТЗ полной массы | |
| На передний мост, кг | 8 500 |
| На заднюю тележку, кг | 24 500 |
| Цистерна | |
| Вместимость цистерны, м3 (поверка) | 20 |
| Количество секций, шт. | 3 (7 + 6 + 7) |
| Форма поперечного сечения цистерны | Чемодан |
| Материал цистерны | сталь 09Г2С, S=4мм |
| Конструкция цистерны | Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов. |
| Волнорезы | Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70% |
| Крепление цистерны | Крепление цистерны к надрамнику посредством одной качающейся опоры, и двух опор с жестким болтовым креплением. Надрамник закреплен на раме автомобиля в соответствии с рекомендациями изготовителя шасси. Соответствует требования ДОПОГ. |
| Крышка люка | алюминиевая |
| Устройство дыхательное | УД2-80 (фланцевое) |
| Донный клапан, мм | Ду 100, с аварийным управлением х 3 шт. |
| Лестница на площадку обслуживания заливной горловины | заднее расположение |
| Поручень | подъемный поручень ограждения с левой стороны площадки |
| Площадка обслуживания | из перфорированного оцинкованного листа с противоскользящим эффектом |
| Противооткатные башмаки | пластиковые |
| Огнетушитель, шт. | ОП-6, 2 шт |
| Катушка заземления | установлена в ящике СРТ, УВТ |
| Ящик для песка и кошмы | пластиковые, располагаются на площадке, за кабиной водителя |
| Насосная установка | |
| Модель | СВН-80 |
| Привод | от гидронасоса, установленного на КОМ КПП через гидромотор HDS-34 |
| Подача, м3/с | 8,74▪10-3 |
| Напор, м | 32 |
| Высота самовсасывания, м, не менее | 6,5 |
| Мощность, кВт | 9 |
| Узел выдачи топлива (УВТ) | |
| Ящик УВТ | металлический, боковое расположение |
| Рукав раздаточный, мм | Ду 38 |
| Рукав раздаточный, м | 10 |
| «Пистолет» раздаточный, мм | Ду 32 |
| Фильтр очистки топлива, мм | Ду 80, Ду 100 |
| Счетчик жидкости | СЖ 40 |
| Система раздачи топлива (СРТ) | |
| Ящик СРТ | металлический, боковое расположение |
| Трубопровод цистерны, мм | Ду 80 |
| Быстроразъемные соединения (БРС) Все типы БРС |
Ду 80 |
| Пенал для рукава | нержавеющая сталь |
| Рукав напорный, м | 2 шт. по 4 метра |
| Двигатель | |
| Модель | DC13 139 (Евро-5) |
| Тип | дизельный |
| Мощность, л.с. (кВт) | 409 (302) |
| Топливные баки | |
| Емкость топливного бака, л | 400 |
| Шины | |
| Размер шин | 12.00 R 24 |
| Габаритные размеры | |
| Длина, мм | 9 925 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 600 |

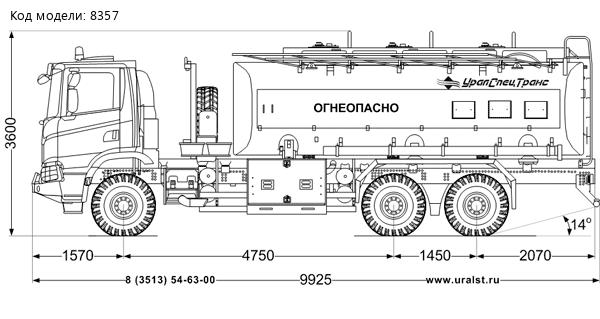

Автотопливозаправщик АТЗ-20-3 SCANIA предназначен для транспортирования, кратковременного хранения и заправки светлыми нефтепродуктами автомобилей, различных механизмов и машин. Раздача нефтепродуктов осуществляется при помощи насоса СВН-80.
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
