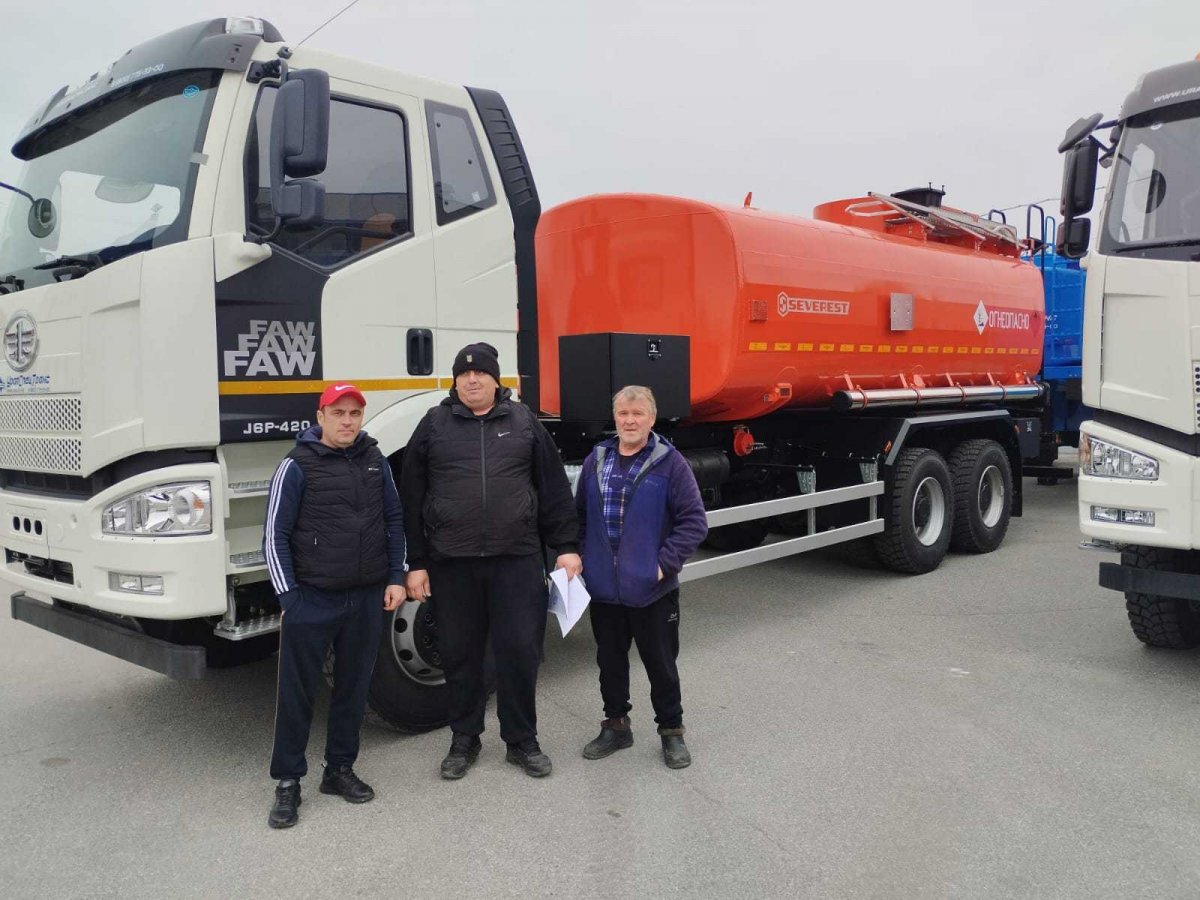

АЦН 20 УСТ 5453 FAW 3250 (6х6) КБ 4800

Базовое шасси	FAW 3250
Колесная формула	6х6
Параметры масс
Снаряженная масса, кг	16 000
Полная масса, кг	34 450
Распределение нагрузки от автоцистерны полной массы
На передний мост, кг	7 900
На заднюю тележку, кг	26 550
Цистерна
Вместимость цистерны, м3	20
Количество секций, шт	1
Форма поперечного сечения цистерны	Чемодан
Материал цистерны	сталь 09Г2С, S= 4 мм
Конструкция цистерны	Автоматическая сварка обечайки роботом. Донышки полусферической формы фланжированные холоднокатаные. Усиленные накладки по бокам цистерны и в зоне ложементов (бронелисты). УЗИ контроль сварочных швов.
Волнорезы	Полусферической формы фланжированные холоднокатаные, смещенные от сварных швов обечаек, с инспекционными люками-лазами, смещенными от оси цистерны, площадь перекрытия не менее 70%
Крепление к надрамнику	две качающихся опоры и две опоры с жестким болтовым креплением
Крышка люка горловины	алюминиевая
Устройство дыхательное	УД2-80 (фланцевое)
Донный клапан	Ду 90
Лестница на площадку обслуживания заливной горловины	заднее расположение
Поручни	поручень с левой стороны площадки
Площадка обслуживания	из просечного оцинкованного листа с противоскользящим эффектом
Противооткатные башмаки	пластиковые
Катушка заземления	есть
Тип огнетушителя	ОП-6
Ящик для песка	пластиковый, располагается на цистерне
Система раздачи топлива (СРТ)
Трубопровод цистерны, мм	Ду 80
Быстроразъемные соединения (БРС), мм Все типы БРС	Ду 80
Пенал для рукавов	металлический оцинкованный
Рукав напорный, м	4х2
Двигатель
Модель	CA6DM2-42E51
Тип	дизельный
Мощность, л.с.	420
Топливная система
Емкость топливного бака, л	400
Шины
Размерность шин	315/80 R 22,5
Габаритные размеры
Длина, мм	10 070
Ширина, мм	2 550
Высота, мм	3 500
